Sok feladatnál kell csak számokat megjeleníteni. Ehhez a legegyszerűbb megoldás a klasszikus 7 szegmenses kijelző használata. Azonban az egyszerű kijelző gyakorlati használata  néha túl bonyolúlt, mert a 4 digites 7 szegmenses kijelző vezérlését sokszor túl bonyolúlt megoldani a hozzá szükséges sok vezeték miatt. 14 lábat kellene használni. Ehhez jellemzően a MAX7219-es vezérlőt szokták használni.

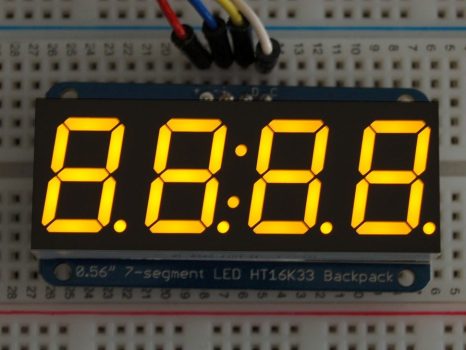

Ebben a kijelzőben azonban kis helyen megoldottuk e vezérlést, így a közkedvelt I2C buszon keresztül mindössze 4 vezeték segítségével írathatjuk ki a kijelzőre adatainka.. Sőt. az I2C busznak és a tervezésnek köszönhetően akár 8 egységet is csatlakoztathatunk az I2C buszra. A kijelző fényerejét pedig 16 lépésben szabályozhatjuk.

A használható  I2C Címek: 4 x 7-segment: 0x70, 0x71, 0x72, 0x73, 0x74, 0x75, 0x76, 0x77

Az I2C ionterfész segítségével könnyedén illeszthető bármely mikrokontrollerhez illetve a Raspberry PI számítógéphez. Egyszerűen programozható akár Python nyelvből is.

A szükséges kódok elérhetők hozzá.

7 szegmenses kijelző hásználata Arduino projektben:

https://learn.adafruit.com/adafruit-led-backpack/0-dot-56-seven-segment-backpack-arduino-setup

7 szegmenses kijelző hásználata Raspberry PI projektben:

https://learn.adafruit.com/adafruit-led-backpack/0-dot-56-seven-segment-backpack-python-wiring-and-setup

This board/chip uses I2C 7-bit address between 0x70-0x77, selectable with jumpers

• Backpack Dimensions: 27mm x 50mm x 4mm / 1.1" x 2" x 0.16"
• Backpack Weight: 5.3g
• 7-Segment Display Dimensions: 19mm x 50mm x 14mm / 0.75" x 2" x 0.56"
• 7-Segment Display Weight: 8.4g

Linkek:

https://www.holtek.com/productdetail/-/vg/16K33

https://learn.adafruit.com/adafruit-led-backpack/
