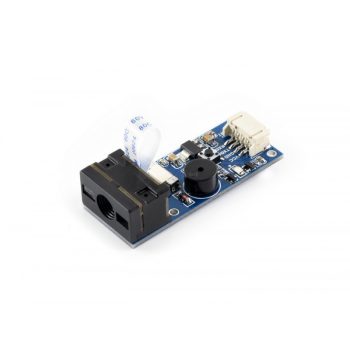

Vonalkód (Barcode) / QR code Scanner Module, 1D/2D Codes Reader USB/UART

Barcode / QR code Scanner Module, 1D/2D Codes Reader USB/UART leírás

A Barcode Scanner Module, 1D/2D Codes Reader modul  egy miniatűr 1D / 2D kódolvasó, intelligens képfelismerő algoritmussal, mely rendkívül gyorsan és pontosan dekódolja a különféle vonalkódokat vagy a 2D kódot, legyen az akár papíron vagy képernyőn.

Az alaplapi USB és UART interfészen keresztül közvetlenül csatlakoztatható a számítógéphez például bármelyik Raspberry PI-hez, vagy könnyen integrálható különféle mikrokontrollerekkel a kis méretének köszönhetően.

A Barcode Scanner Module, 1D/2D Codes Reader modul két kommunikációs interfészt támogat. Az USB interfészt csatlakoztathatjuk a számítógéphez micro USB kábellel. Vagy használhatjuk az UART interfészt, de ekkor ha az UART interfészt PC-vel szeretnénk tesztelni, akkor egy TTL illesztőre van szükség mint pl. a CP2102 (külön megvásárolható).

Az alábbi módon kössük be az UART port segítségével:
VCC: 5V
Tx: érintkező - Csatlakozás az MCU / CP2102 Rx-hez
Rx: érintkező - Csatlakozás az MCU / CP2102 Tx-hez
GND: földelés

USB porton csatlakoztatva működhet akár mint egy billentyűzet, vagy virtuál USB portként. Sok vonalkód olvasónál problémát jelent a magyar környezetben való működés, mert ekkor nem megfelelő karakterek jelennek meg a dekódolt karaktersorozatban. Ennél a Barcode Scanner 1D/2D Codes Reader modul-nál nem kell ezzel a probléámával számolni, mert a "konfiguráló kódok" segítségével beállítható magyar környezethez, így mindig helyes kódsorozatot kapunk a dekódolás alkalmával.

A Barcode Scanner 1D/2D Codes Reader modul beépített vörös célzófénnyel és fehér LED reflektorral rendelkezik, hogy a lehető leggyorsabban legyen képes beolvasni a vonalkódot/QR kódot. Továbbá egy beépített buzzer segítségével hang visszajelzést is ad a sikeres kódbeolvasásról. De ez a hang akár ki is kapcsolható, hogy ne zavarja a környezetet.

Barcode / QR code Scanner Module, 1D/2D Codes Reader USB/UART használata

• raktárak, árumozgatás kódbeolvasásához
• gyorsított szövegbevitel QR kód segítségével
• stb...

Barcode / QR code Scanner Module, 1D/2D Codes Reader USB/UART Jellemzők

• Könnyen használható, nem igényel képfelismerési ismereteket
• Különböző általános 1D / 2D kódokat dekódol, például vonalkód, QR kód stb.
• Az alaplapi micro-USB és UART soros port lehetővé teszi a számítógéphez vagy a beágyazott eszközökhöz való kapcsolódást
• Konfigurálható a "konfigurációs kód"-ok segítségével
• Alaplapi LED fényforrásal rendelkezik, így sötétben is kiválóan működik
• Vörös segédfénnyel lehet "célozni" a megfelelő 1D / 2D kódra

Barcode / QR code Scanner Module, 1D/2D Codes Reader USB/UART műszaki adatok

• Üzemi feszültség: 5V
• Működési áram: 135mA (szkennelés), 58mA (készenlét), 2mA (alvó)
• Működési hőmérséklet: 0 ° C ~ 60 ° C
• Működési páratartalom: 5% ~ 95% (nem kondenzálódó)
• Kommunikációs interfész: UART, USB
• Dekódolja az 1D kódokat: Codebar, Code 11, Code 39 / Code 93, UPC / EAN, Code 128 / EAN128, Interleaved 2 of 5, 2. Matrix 2, MSI Code, Industrial 2 of 5, GS1 Databar (RSS)
• Dekódolja a 2D-kódokat: QR-kódot, adatmátrixot, PDF417-et
• Fényforrás: fehér
  Szkennelése: 360 ° -os forgatás, ferde ± 65 °, szög ± 60 °
• Látómező: 28 ° (vízszintes), 21,5 ° (függőleges)
• Méret: 53,3 mm x 21,4 mm

Barcode / QR code Scanner Module, 1D/2D Codes Reader USB/UART dokumentumok

user manual

Barcode / QR code Scanner Module, 1D/2D Codes Reader USB/UART Csomag tartalma:

1. Barcode Scanner Module x1
2. USB type A plug to micro B plug cable x1
3. UART kábel x1
