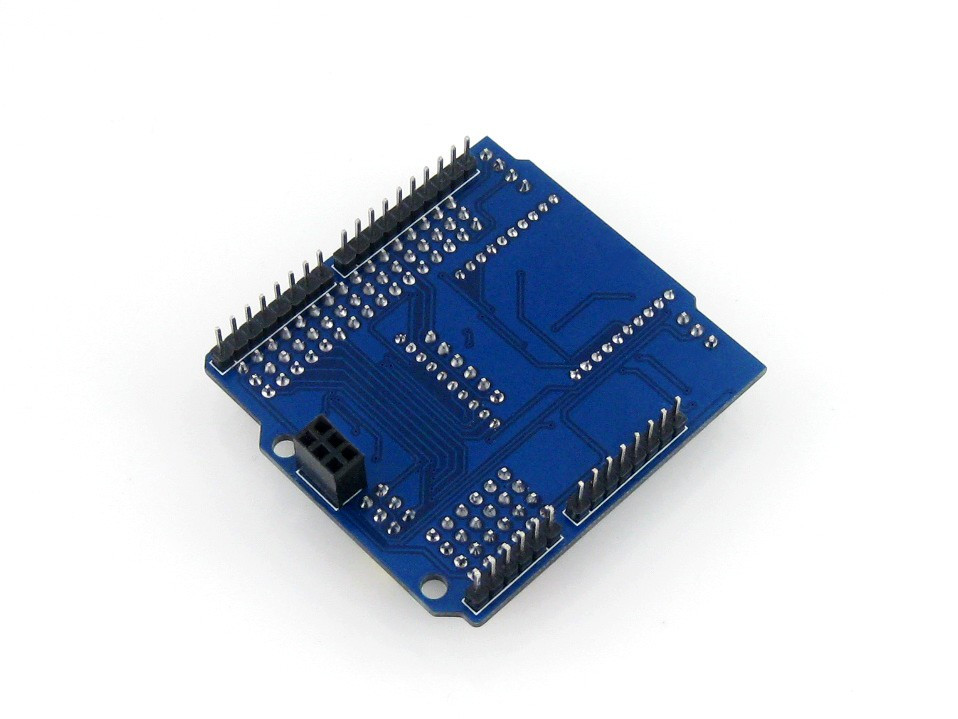

IO Bővítő kártya - Arduino UNO kompatibilis

Raktárkészlet: VAN
IO Bővítő kártya - Arduino UNO kompatibilis
  • IO Bővítő kártya - Arduino UNO kompatibilis
  • IO Bővítő kártya - Arduino UNO kompatibilis
  • IO Bővítő kártya - Arduino UNO kompatibilis
  • IO Bővítő kártya - Arduino UNO kompatibilis
2 990 Ft2990

IO Bővítő kártya UNO PLUS -hoz



  • IO Bővítő kártya UNO PLUS -hoz leírás

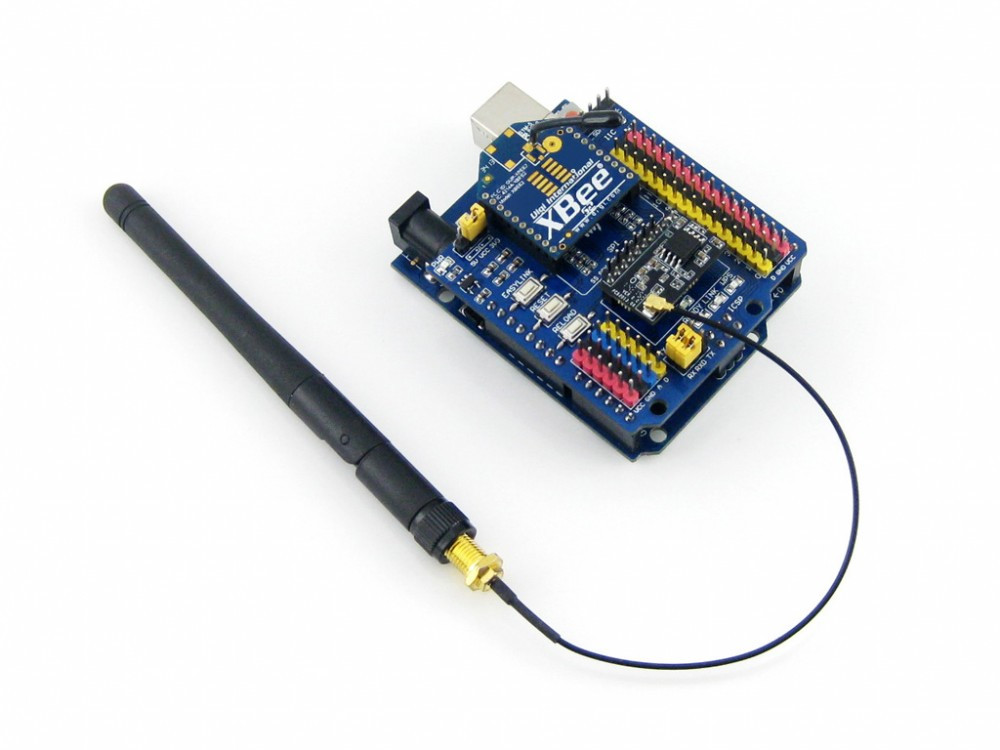

    Ezen IO modul a z UNO PLUS Arduino UNO R3 kompatibilis fejlesztői panelhoz lett kifejlesztve. Természetesen kompatibilis a normál Arduino UNO R3-mal is. Segítségével egyszerűen lehet az UNO PLUS modulhoz rádiós XBEE vagy azzal kompatibilis modulokat, valamint könnyedén lehet különféle analóg vagy digitális szenzorokat csatlakoztatni.

    • 3- és 4 csatlakozós szenzorok közvetlen csatlakoztatása
    • XBee modul foglalat
    • WIFI-LPT100 vezeték nélküli modul foglalat

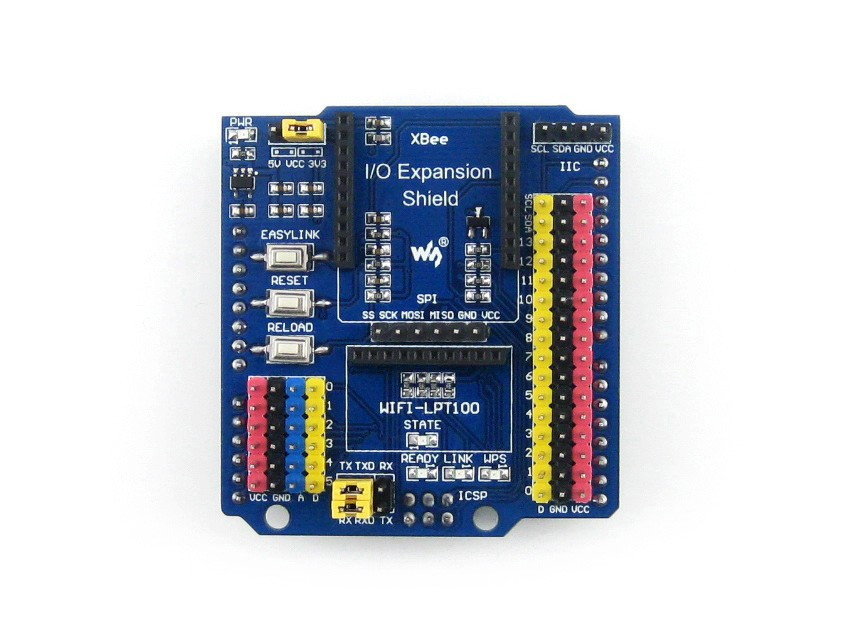

    IO Bővítő kártya csatlakozásai

    IO Bővítő kártya - Arduino UNO kompatibilis

    1. XBee module connector
    2. I2C interface
    3. SPI interface
    4. 3-pin sensor interface
      • VCC : power positive
      • GND : ground
      • D : digital pin, correspond to the Arduino board
    5. WIFI-LPT100 connector
    6. 4-pin sensor interface
      • VCC : power positive
      • GND : ground
      • A : analog pin, correspond to the Arduino board
      • D : digital pin, correspond to the Arduino board
    7. VCC configuration : for selecting sensor interfaces power voltage
    8. Debugging/Communication selection jumper
      • when connecting TXD and TX, RXD and RX respectively, the Arduino board may debug/config the XBee module or WIFI-LPT100 through serial port
      • when connecting TXD and RX, RXD and TX respectively, the Arduino board may communicate with the XBee module or WIFI-LPT100 through serial port
    9. Power indicator
    10. WIFI-LPT100 state indicator
    11. XBee module state indicator
    12. WIFI-LPT100 RELOAD button : for restoring to factory setting
    13. XBee module and WIFI-LPT100 RESET button
    14. XBee module EASYLINK button



    A csomag nem taartalmazza a szenzorokat valamint az XBEE / WIFImodulokat! Azokat külön kell megvásárolni. Az alábbi linkeken érhetők el különféle szenzoraink:

    https://www.rpibolt.hu/sct/258584/Szenzorok

    Adatlapok

    Példakódok, adatlapok
    www.waveshare.com/IO_Expansion_Shield



  • Raktárkészlet
    VAN
    Cikkszám
    RPI-WS9755
