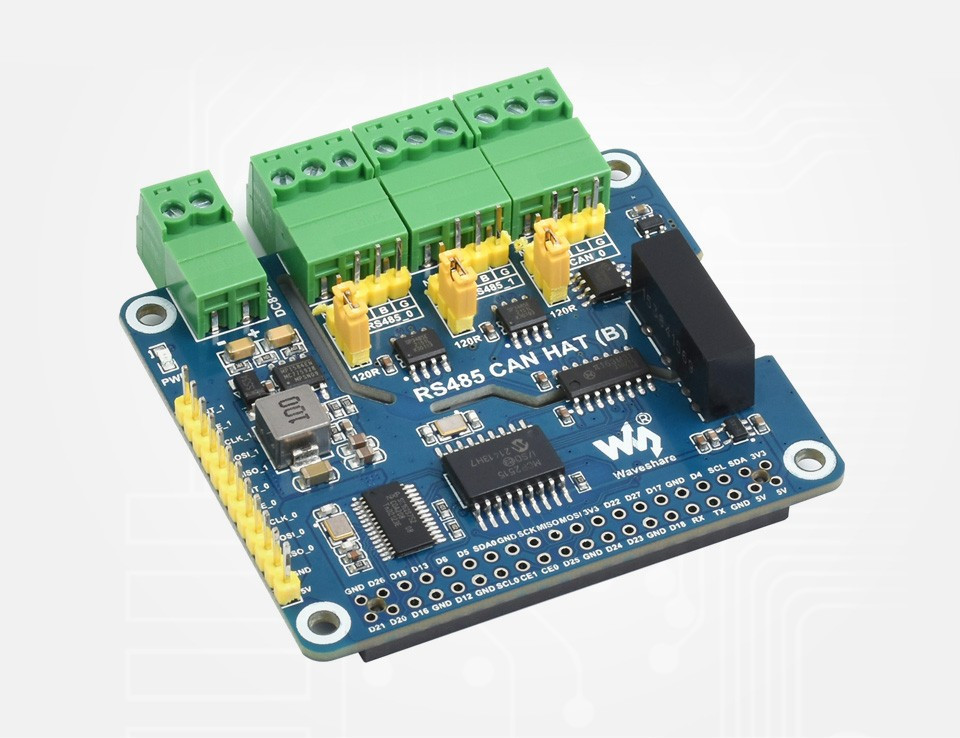

Izolált RS485 CAN HAT modul Raspberry Pi-hez, 2x RS485 és 1x CAN, többféle védelemmel

ÚJ
Raktárkészlet: VAN
Izolált RS485 CAN HAT modul Raspberry Pi-hez, 2x RS485 és 1x CAN, többféle védelemmel
  • Izolált RS485 CAN HAT modul Raspberry Pi-hez, 2x RS485 és 1x CAN, többféle védelemmel
  • Izolált RS485 CAN HAT modul Raspberry Pi-hez, 2x RS485 és 1x CAN, többféle védelemmel
  • Izolált RS485 CAN HAT modul Raspberry Pi-hez, 2x RS485 és 1x CAN, többféle védelemmel
  • Izolált RS485 CAN HAT modul Raspberry Pi-hez, 2x RS485 és 1x CAN, többféle védelemmel
  • Izolált RS485 CAN HAT modul Raspberry Pi-hez, 2x RS485 és 1x CAN, többféle védelemmel
  • Izolált RS485 CAN HAT modul Raspberry Pi-hez, 2x RS485 és 1x CAN, többféle védelemmel
  • Izolált RS485 CAN HAT modul Raspberry Pi-hez, 2x RS485 és 1x CAN, többféle védelemmel
  • Izolált RS485 CAN HAT modul Raspberry Pi-hez, 2x RS485 és 1x CAN, többféle védelemmel
  • Izolált RS485 CAN HAT modul Raspberry Pi-hez, 2x RS485 és 1x CAN, többféle védelemmel
12 520 Ft + 27% ÁFA | Bruttó:15 900 Ft
Értesítést kérek árcsökkenés esetén

Izolált RS485 CAN HAT modul Raspberry Pi számára, 2x RS485 és 1x CAN, többféle védelemmel

  • 2 db RS485 interfész
  • 1 db CAN busz
  • Izolált
  • Multi protection



  •

    Izolált RS485 CAN HAT modul Raspberry Pi számára, 2x RS485 és 1x CAN, többféle védelemmel

    Izolált RS485 CAN HAT modul Raspberry Pi-hez

    2-Ch RS485 és 1-Ch CAN, SPI kommunikáció
    Bulit-In tápegység szigetelés, ADI mágneses szigetelés és TVS dióda stb.

    Jellemzők

    • Szabványos Raspberry Pi 40PIN GPIO bővítő csatlakozó, támogatja a Raspberry Pi sorozatú kártyákat
    • 1-Ch CAN, MCP2515 vezérlő és CAN adó-vevő, átalakítja az SPI-t CAN-nek.
    • 2-Ch RS485, SC16IS752+SP3485 kettős chip kombináció, átalakítja az SPI-t RS485-re.
    • Alaplapi tápátalakító áramkör, támogatja a 8~28V széles feszültségű tápegységet, egyidejűleg táplálhatja a Raspberry Pi-t.
    • Alaplapi  tápegység szigetelés, stabil szigetelt feszültséget biztosít, nincs szükség extra tápegységre a szigetelt terminálhoz
    • Alaplapi digitális leválasztás, a jel leválasztására, megbízható és zavarmentes, alacsony energiafogyasztás
    • Alaplapi TVS (tranziens feszültségcsökkentő), hatékonyan elnyomja a túlfeszültséget és a tranziens tüskefeszültséget az áramkörben, villámbiztos és anti-elektrosztatikus
    • Alaplapi visszaállítható biztosíték és védelmi diódák, biztosítja az áram/feszültség stabil kimeneteket, túláram/ túlfeszültség védelmet biztosít, javítja az stabil működést.
    • Alaplapi 120Ω-os csatlakozó ellenállás, jumperrel konfigurálható.
    • Alaplapi csavaros és tűs csatlakozók, kényelmesebb csatlakoztatásért
    • SPI csatlakozó további vezérlőkhöz való csatlakoztatáshoz

    Specifikáció

    Expanded interface 2-Ch RS485 + 1-Ch CAN
    COMMUNICATION INTERFACE SPI
    CAN Controller MCP2515
    CAN transceiver SIT65HVD230DR/SN65HVD23D
    CAN Baud Rate ≦1Mbps
    UART Expansion Chip SC16IS752
    RS485 transceiver SP3485
    RS485 Baud Rate 300~921600 bps
    Power Supply External power supply terminal OR Raspberry Pi
    External power supply Range DC 8~28V
    Operating Voltage 3.3V
    Dimensions 65 × 56.5 mm

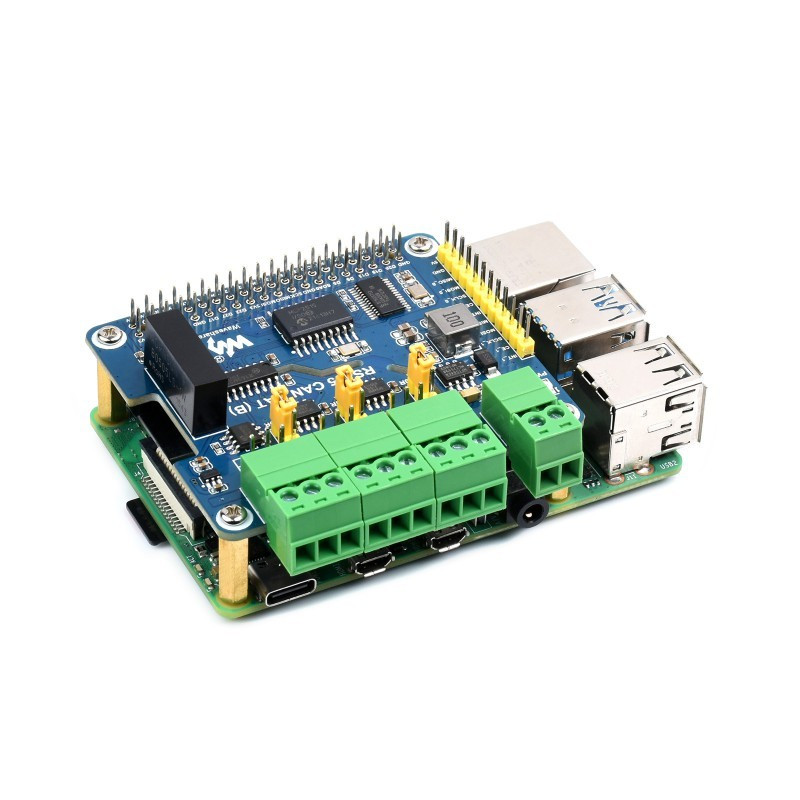

    Csatlakozás a Raspberry Pi-hez

    Szabványos Raspberry Pi 40PIN GPIO , kompatibilis minden Raspberry PI-vel

    1-Ch CAN és 2-Ch RS485 bővítése

    CAN: MCP2515 vezérlő CAN adó-vevővel
    RS485: Az SC16IS752 és az SP3485 kettős chip kombinációját alkalmazza

    Ipari szintű szigetelési védelem

    • Alaplapi izolált tápegység , amely stabil izolált feszültséget biztosít, nincs szükség külön tápegységre az izolált terminálhoz
    • Alaplapi  digitális leválasztás, a jel leválasztására, megbízható és zavarmentes, alacsony energiafogyasztás

    GPIO Csatlakozás, lábkiosztás

    TEXT28

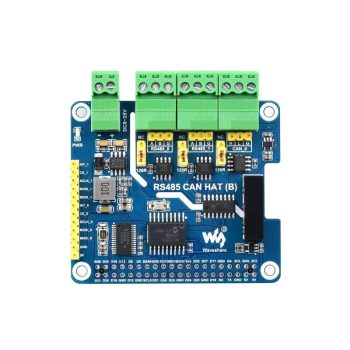

    A bővítő modul felépítése



    1. MCP2515
      CAN controller
    2. SIT65HVD230DR/SN65HVD23D
      CAN transceiver
    3. SP3485
      RS485 transceiver
    4. SC16IS752
      UART expansion
    5. π163M31
      digital isolator
    6. B0505LS-1W
      Power supply isolation
    1. Power supply interface
      DC 8~28V, can power the HAT and Raspberry Pi
    2. RS485 bus interface
      Connect via screw terminals/pin header
    3. CAN bus interface
      Connect via screw terminals/pin header
    4. Raspberry Pi GPIO header
    5. SPI control header
      for connecting with host boards like STM32/Arduino
    6. CAN terminal resistor jumper
      Switch to 120Ω by default
    7. RS485 Terminal resistor jumper
      Switch to 120Ω by default
    8. Power Indicator

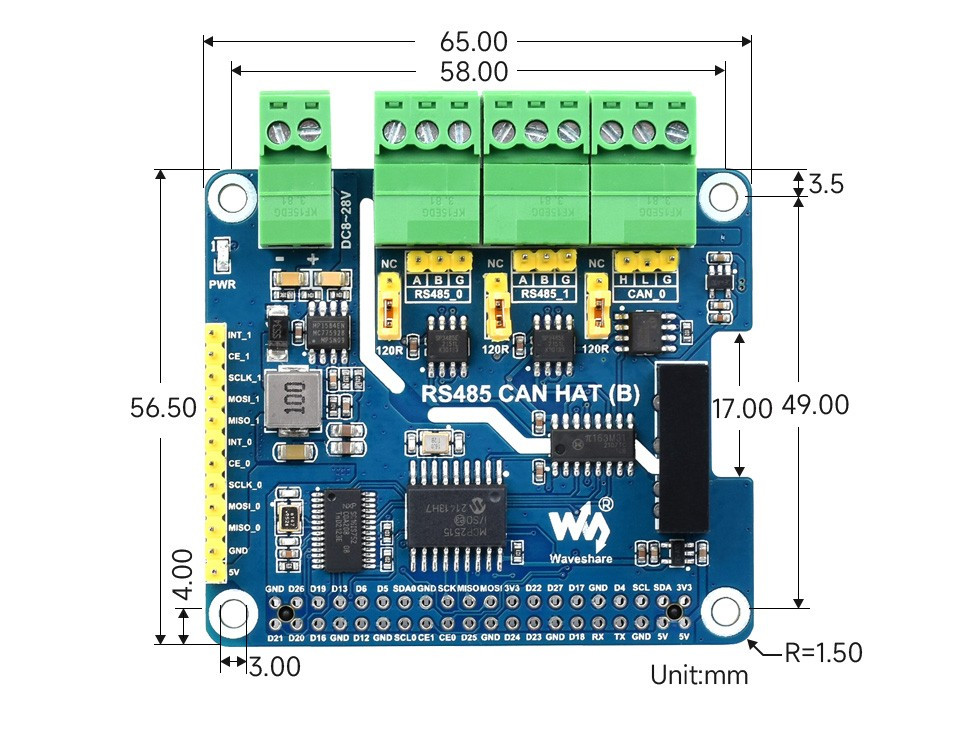

    Fizikai méret



    További segédanyagok a használathoz

    WIKI: RS485_CAN_HAT_(B)

    Document

    Program

    Datasheet

  • Raktárkészlet
    VAN
    Cikkszám
    RPI-WS23227
