SMD258C Két fázisú Hibrid Stepper Motor Driver - felbontás 40000 S / R-ig

Raktárkészlet: VAN
SMD258C Két fázisú Hibrid Stepper Motor Driver - felbontás 40000 S / R-ig
  • SMD258C Két fázisú Hibrid Stepper Motor Driver - felbontás 40000 S / R-ig
  • SMD258C Két fázisú Hibrid Stepper Motor Driver - felbontás 40000 S / R-ig
  • SMD258C Két fázisú Hibrid Stepper Motor Driver - felbontás 40000 S / R-ig
  • SMD258C Két fázisú Hibrid Stepper Motor Driver - felbontás 40000 S / R-ig
  • SMD258C Két fázisú Hibrid Stepper Motor Driver - felbontás 40000 S / R-ig
  • SMD258C Két fázisú Hibrid Stepper Motor Driver - felbontás 40000 S / R-ig
  • SMD258C Két fázisú Hibrid Stepper Motor Driver - felbontás 40000 S / R-ig
  • SMD258C Két fázisú Hibrid Stepper Motor Driver - felbontás 40000 S / R-ig
  • SMD258C Két fázisú Hibrid Stepper Motor Driver - felbontás 40000 S / R-ig
19 450 Ft
Értesítést kérek árcsökkenés esetén

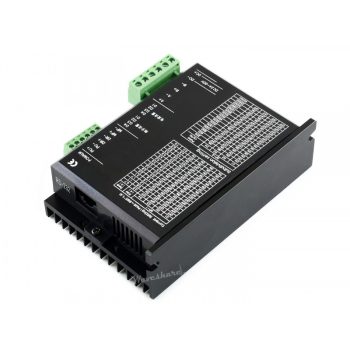

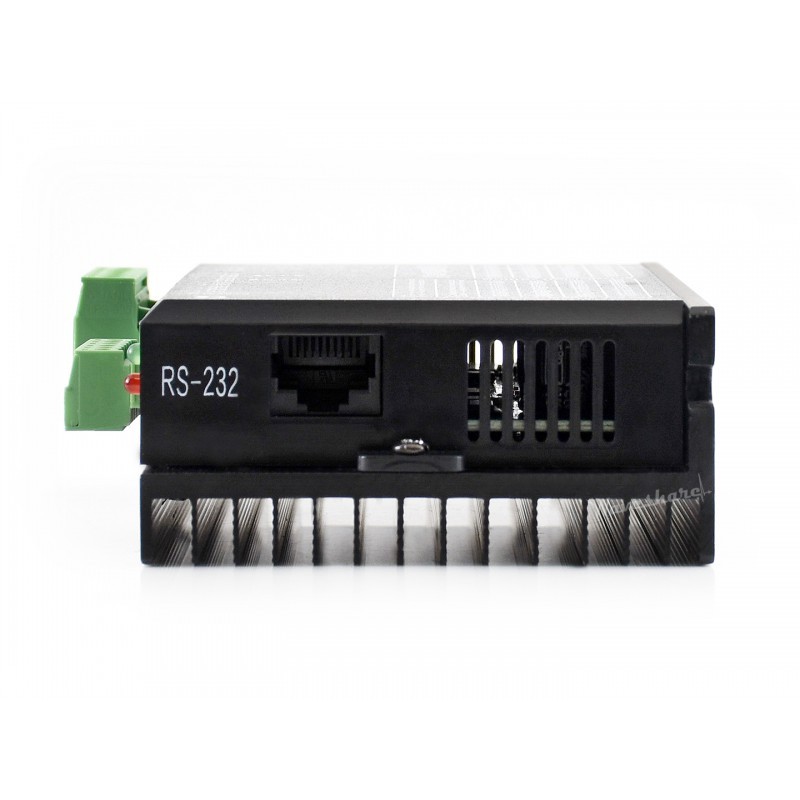

SMD258C kétfázisú hibrid léptetőmotor-meghajtó, felbontás 40000 S / R-ig

  • SMD258C Két fázisú Hibrid Stepper Motor Driver - felbontás 40000 S / R-ig áttekintés


    Az SMD258C kétfázisú motormeghajtó  hibrid léptetőmotorok számára, 16 fokozatú beállítást támogat mind a meghajtóáramra, mind a léplsosztásra , a felbontás 12000S / R-ig. Széles körben használják a CNC-berendezésekben, a szobrászgépekben, a vágógépekben stb.

    SMD258C Két fázisú Hibrid Stepper Motor Driver jellemzők

    • Széles tartományú feszültségbemenet (DC 24V ~ 80V)
    • 16 fokozatú lépcsőzetes felosztási beállítás, felbontás 40000S / R-ig
    • 16 fokozatú meghajtóáram beállítás, beállítható 0,5A / fázis és 5.0A / fázis között
    • Három vezérlési módot támogat: közös katód, közös anód és differenciálmű
    • Támogatja a túlfeszültségre, túlfeszültségre, túlmelegedésre, túláramra vonatkozó figyelmeztetéseket
    • Támogatja a fázismemóriát, amikor kikapcsol
    • Optikailag leválasztott bemenet  I / O jelek számára
    • Ha a léptető impulzus megáll 100ms felett, a tekercsáram automatikusan felére csökken
    • Fejlesztési erőforrásokkal és kézikönyvvel (példák a Raspberry Pi, STM32 , Arduino).



    SMD258C Két fázisú Hibrid Stepper Motor Driver műszaki adatok

    • Üzemi feszültség: DC 24V ~ 80V
    • Jelfeszültség: 4,2 V ~ 24V
    • Hajtóáram: 0,5A ~ 5A
    • Jelfrekvencia: ≤150KHz
    • Vezérlési mód: közös katód, közös anód és differenciálmű



    SMD258C Két fázisú Hibrid Stepper Motor Driver alkalmazások


    Az SMD356C alkalmas kis vagy közepes méretű CNC berendezésekhez, amelyek nagy felbontást igényelnek, például:

    • Szobrászati gép
    • Ragasztó adagoló
    • Automatikus csavarozógép
    • Vágó gép



    SMD258C Két fázisú Hibrid Stepper Motor Driver összekötés Raspberry PI-vel

    Csatlakoztatás

    Symbol Description
    PU+ pulse signal optical isolated positive terminal
    PU- pulse signal optical isolated negative terminal
    DR+ direction signal optical isolated positive terminal
    DR- direction signal optical isolated negative terminal
    MF+ motor enable signal optical isolated positive terminal
    MF- motor enable signal optical isolated negative terminal
    A+ stepper motor winding A output positive terminal
    A- stepper motor winding A output negative terminal
    B+ stepper motor winding B output positive terminal
    B- stepper motor winding B output negative terminal
    DC+ 24~80V power supply input
    DC- power supply ground



    Letölthető tartalmak

    https://www.waveshare.com/wiki/SMD258C
