SX1302 LoRaWAN Gateway HAT Raspberry Pi-hez, SX1302 868M EU868, GNSS Module



  • LoRaWAN Gateway HAT Raspberry PI-hez

    SX1302 core modul, standard Mini-PCIe socket

    LoRaWAN Gateway HAT tulajdonságok

    Ez  a Raspberry Pi-hez készült  kommunikációs HAT modul LoRaWAN protokolltámogatás ad a Raspberry PI-nek. A modul alapja az SX1302 868M LoRaWAN Gateway  kártya. Számos előnnyel rendelkezik, beleértve a nagy hatótávolságú átvitelt, az egyidejű, párhuzamos kommunikációt, a nagy kapacitású csomópontot és a nagy vételi érzékenységet. Az alaplapon L76B GNSS modul és Mini-PCIe aljzat található az egyszerű integráció érdekében. A  Raspberry Pihez csatlakoztatva  gyorsan felépíthetiőa LoRa hálózat.

    • Szabványos Raspberry Pi 40PIN GPIO bővítő fejléc, támogatja a Raspberry Pi sorozatú táblákat.
    • Beépített L76B modul GPS/BD támogatással, Gateway modul a pontos óra- és helymeghatározási információk biztosításához.
    • Fejlesztői erőforrásokkal és kézikönyvvel (C nyelvű példa)





    Az SX1302 868M LoRaWAN Gateway modul jellemzői:

    • Integrálja a Semtech SX1302 normál sávú és az SX1250 rádió RF front-end chipet, EU868 sávban.
    • Alaplapi PA és LNA, 26dBm kibocsátási teljesítmény és -141dBm nagy érzékenységű vételi erősítés.
    • 10x jelcsatorna, támogatja a több csomópont egyidejű kommunikációját és a FEC (Forward Error Correction) algoritmust.
    • SF5~SF12 spreading factor támogatás, 19Kbps MAX (SF5/BW125KHz) adatátviteli sebességet.
    • SPI kommunikációs protokollt és szabványos Mini-PCIe aljzatot használ, a beágyazott rendszerekbe való könnyű integráláshoz.



    Specifikáció

    LoRa Gateway GNSS Module
    Power supply 5V
    Frequency range EU868 (863-870MHz) GPS L1 (1575.42MHz)
    BD2 B1 (1561.098MHz)
    Positioning accuracy - < 2.5m CEP
    Modulation LoRa/(G)FSK -
    Emit power > 26dBm@5V -
    Receiving sensitivity -141dBm@125KHz/SF12
    -121dBm@125KHz/SF5
    acquisition: -148dBm
    tracking: -163dBm
    re-acquisition: -160dBm
    Overall power consumption emitting: 710mA@5V GPS on
    receiving: 99mA@5V GPS on
    sleep: 41mA@5V GPS off
    Communication bus SPI, I2C UART
    External connector Mini-PCIe -
    Operating temperature -40~85℃
    Dimensions 50.95 x 30mm -

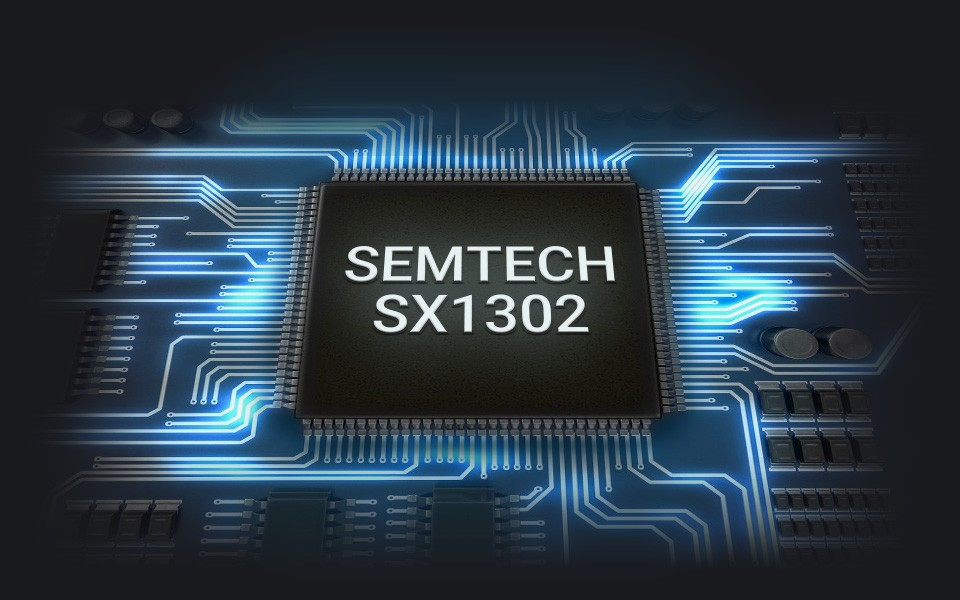

    Performance-Upgraded SX1302 Chip
    Lower Power Consumption, Fast Data Rate, Longer Distance

    Multiple Channels Smooth Communication
    Better Solution For Concurrent High Throughput Situation

    FEC Forward Error Correction Algorithm

    The New Generation LoRa Spread Spectrum Technology,
    Higher Anti-Interference Performance, Longer Communication Distance

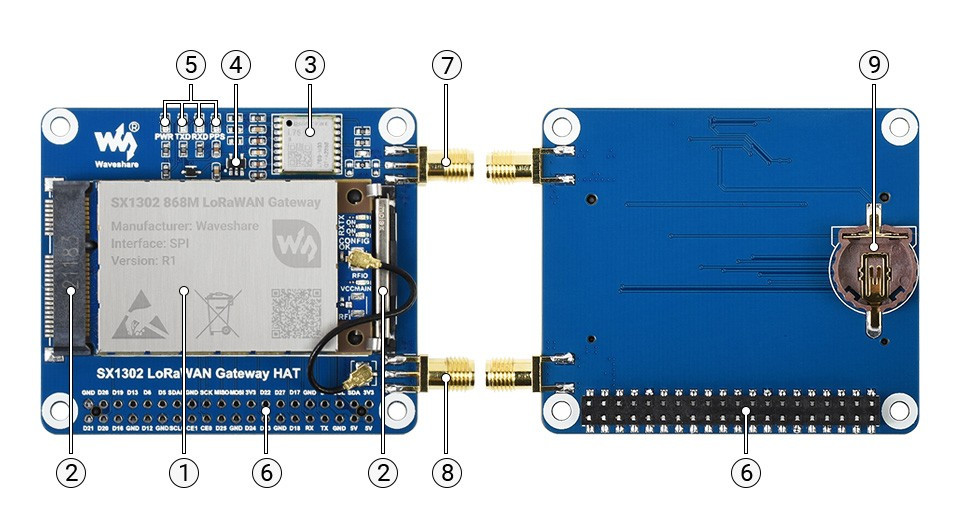

    LoRaWAN Gateway HAT felépítése



    1. SX1302 868M LoRaWAN Gateway module
    2. Mini-PCIe socket and buckle
    3. L76B module
    4. RT9193-33 power chip
    5. Status indicator
      PWR: power indicator
      RXD/TXD: UART RX/TX indicator
      PPS: GPS status indicator
    1. Raspberry Pi GPIO header
      for connecting with Raspberry Pi series boards
    2. L76B antenna connector
    3. LoRa Gateway antenna connector
    4. Battery holder
      supports ML1220 rechargeable cell, for preserving ephemeris information and hot starts

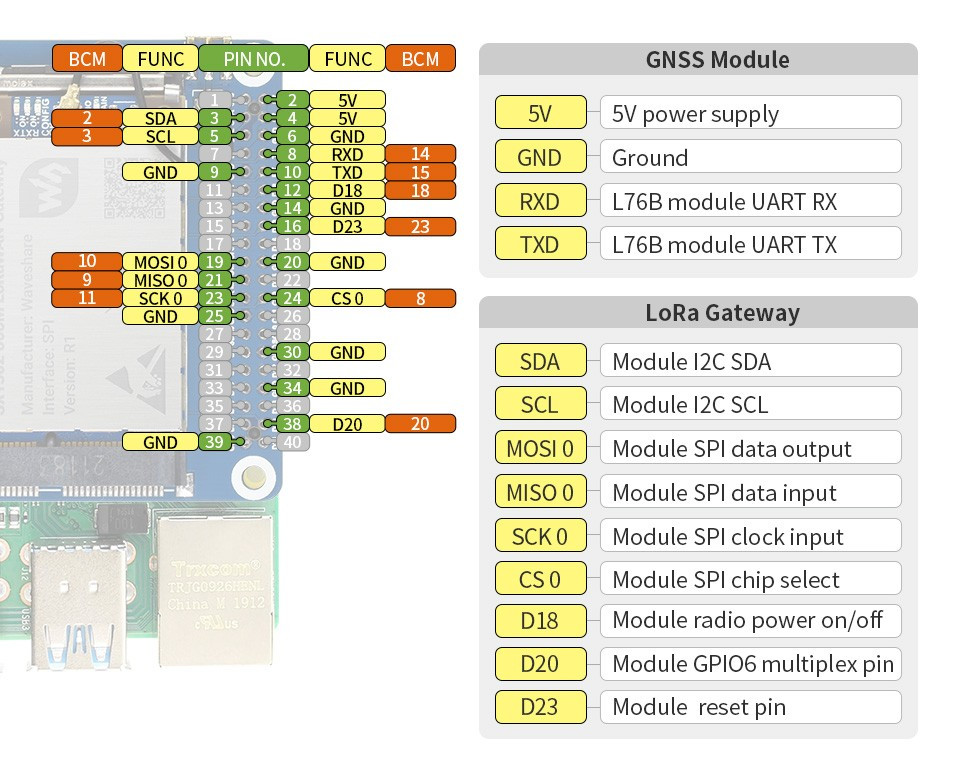

    LoRaWAN Gateway HAT lábkiosztás

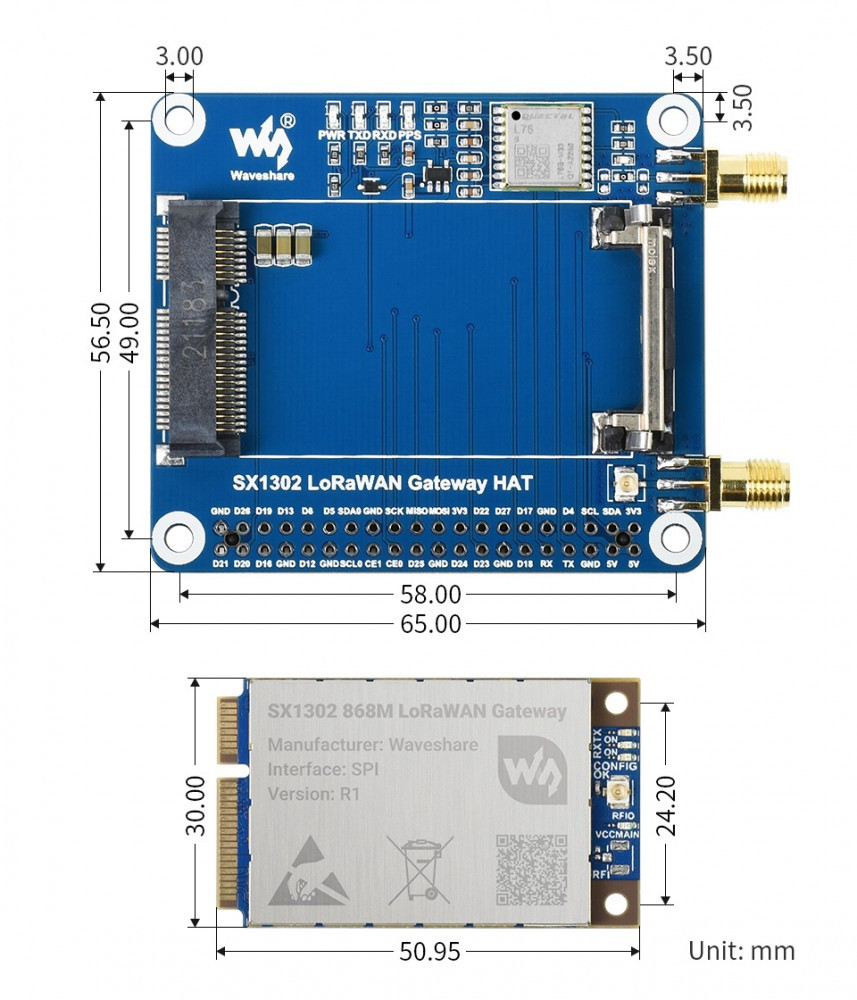

    LoRaWAN Gateway HAT fizikai méret

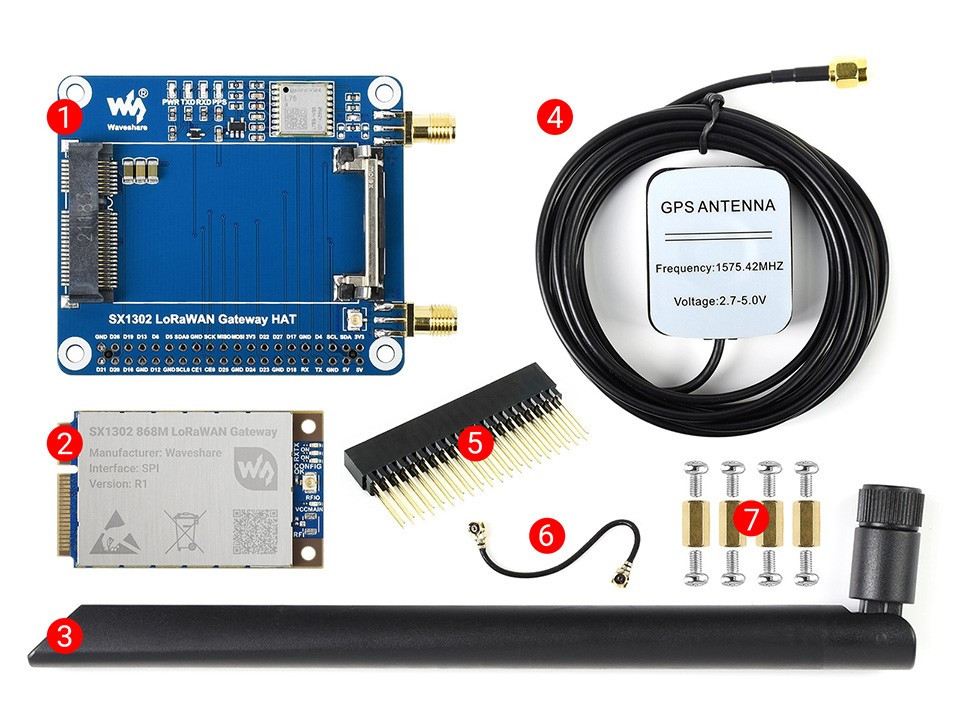

    LoRaWAN Gateway HAT csomag tartalma

    Weight: 0.114 kg

    1. SX1302 LoRaWAN Gateway HAT x1
    2. SX1302 868M LoRaWAN Gateway x1
    3. Antenna 868M 5dBi x1
    4. GPS antenna x1
    5. 2×20PIN female pinheader x1
    6. Dual IPEX1 wire x1
    7. Screws pack x1

    LoRaWAN Gateway HAT letölthető tartalmak

    WIKI: SX1302_LoRaWAN_Gateway_HAT
