UPS PIco HV3.0 Stack Plus - Szünetmentes tápegység EXTRA funkciókkal 450mAh Akkuval

UPS Pico HV3.0 Stack szünetmentes tápegységmodul leírás:

Az UPS Pico egy fejlett szünetmentes tápegység a Raspberry PI A+ / B+ és Raspberry PI2 modellekhez. Mely számos innovatív power backup megoldást és extra hardver funkciókat biztosít a fejlesztőknek.

Az UPS Pico automatikusan és szabályozottan le tudja állítani a Raspberry PI-t egy áramszünet esetén, valamint beállítható hogy automatikusan monitorozza és újraindítsa a PI-t amikor az áramszolgáltatás visszatér.

Az UPS PIco egy 450mAh-s LiPo akkuval van felszerelve, mely lehetővé teszi a Raspberry PI szabályozott körülmények között történő leállítását egy esetleges áramszünet esetén. Bővíthető nagykapacítású 4000mAh-s vagy akár 8000mAh-s akkuval is, mely lehetővé teszi a hosszan tartó akkumulátoros működést. Így akár 8-16 órán keresztül is használhatjuk áramszünet esetén. (Ez az idő a terhelés mértékétől függ!)

Az UPS PIco egy intelligens beépített mérési rendszernek köszönhetően folyamatosan monitorozza a Raspberry PI tápfeszültségét. Ha hiányzik a tápkábel, vagy nem elegendő a tápfesszültség, vagy éppen áramkimaradás van, akkor automatikusan a modul saját akkumulátorán keresztül biztosítja a Raspberry tápellátását. A UPS PIco modul folyamatosan figyeli a Raspberry PI tápfeszültségét és automatikusan visszaáll a rendes tápellátásra, ha az ismét rendelkezésre áll.

Az UPS Pico szünetmentes tápegységmodul a Raspberry PI GPIO csatlakozásán keresztül kapja a tápfeszültséget, valamint ezen keresztül tölti a beépített intelligens áramkör az akkumulátort. Ebből következik, hogy nincs szükség semmilyen egyéb kábelezésre a Raspberry PI és a UPS PIco modul között.

AZ UPS PIco modult úgy tervezték, hogy 100%-ban összhangban van a PI-HAT szabvánnyal. így tökéletesen illeszkedik mechanikailag is a Raspberry PI A+ / B+ és PI-2 modellekhez. Továbbá kompatibilis a korábbi Raspberry midollekkel (A/B) ha a megfelelő bővítőkábelt használjuk. Ezen kívül, mivel a UPS PIco modul nem igényel plusz kábeleket, így a legtöbb Raspberry PI házzal kompatibilis.

Az UPS PIco felszerelhető opcionálisan infravevővel, mely közvetlenül a GPIO18-as lábra van kötve. Ez a lehetőség megnyitja az utat a Raspberry PI és a UPS PIco modul távvezérelhetősége felé.

Végül, az UPS PIco modulon implementálva van egy ATC (Automatic Temperature Control ) PWM FAN vezérlő és maga a modul felszerelhető egy mikro ventillátorral, mely lehetővé teszi a Raspberry PI használatát extrém körülmények között, beleértve a magas hőmérsékletű környezetet is.

Alkalmazás

Az UPS PIco egy csomó plusz szolgáltatást nyújt a fejlesztőknek azon túl, hogy biztosítja a folyamatos tápellátását a Raspberry PI-nek. Ilyenek a felhasználó által programozható nyomógombok, LED-ek, érzékelők és I/O portok. A modul tartalmaz egy két csatornás dedikált 10 bites analóg- digitális konvertert (0-5.2V tartományban működik ! ), így egyszerűen illeszthetők a projektekhez analóg szenzorok. Az integrált Buzzert használhatjuk audio visszajelzésre a projektjeinkben.

Könnyedén fejleszthetúnk innovatív megoldásokat további kiegészítők nélkül!  Ez egy igazi all-in-one modul.

Kétféle kivitelben elérhető:

UPS PIco Plus HV3.0 TOPEND - a GPIO csatlakozás tüskéire nem lehet további csatlakozásokat létesíteni. De cserébe befér egy Raspberry PI házba is a PI-vel együtt

UPS PIco Plus HV3.0 STACK: stackelhető azaz a GPIO csatlakozóra további panelek, jumperkábelek stb... csatlakoztathatók

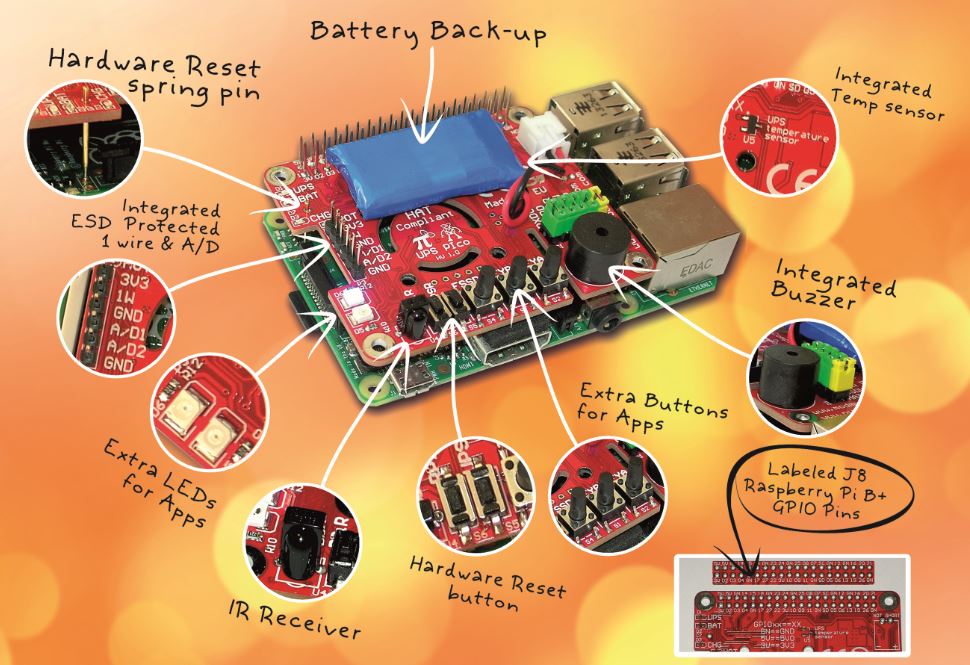

UPS PIco 3.0 HAT Plus / PPoE alapvető jellemzői:

Az UPS PIco szolgáltatásainak listája:

• Raspberry Pi B+ HAT-megfelelőség

• Plug and Play - egyszerű félautomatikus telepítés GitHub-on keresztül

• Megszakításokon keresztüli kommunikáció a Raspberry PI-vel Daemonokon keresztül
• Státusz e-mail üzenetküldő rendszer

• Intelligens szünetmentes áramforrás (UPS)

• Integrált LiPo akkumulátor (10-15perc Power Back-Up)

• Intelligens automata töltő,  teljesítménykövetéssel (az akkumulátor töltőáramának beállítása a 100 mA-1200 mA-re áramellátás alapján)

• Tápellátás GPIO-n keresztül (micro USB) vagy külső tápellátás bemenettel 7-28V DC

• Opcionális 4000 vagy 8000 mAh akkumulátort 8-16 órás üzemidőre (nem tartozék) (nem tartozék)

• Minden nagy kapacitású akkumulátor külön műanyag csavaros szerelőtalppal rendelkezik

• A LiPO és LiFePO4 akkumulátorok támogatása ugyanazon a nyomtatott áramköri lapon egyszerű parancskapcsolással
  5V 2,6A tápellátás (rövid csúcs kimenet 5V 3A)

• Integrált HardwareReal Time Clock (RTC) az akkumulátoros backuppal

• File Safe Shutdown Funkcionalitás

• Nyomógombos rendszer BE / KI kapcsolás akkumulátoros alkalmazásokhoz

• RTC által generált eseményvezérlés

• Esemény ütemezés (RTC / RS232 adat , feszültségszint , A/D , IR által triggerelt)

• PWM ventilátor szabályozás (ventilátor nem tartalmazza)

• 3 db Felhasználó által definiálható LED

• 3 db Felhasználó által definiálható nyomógomb

• Különálló Forrasztópárnák mindegyik felhasználói gombhoz és FSSD-hez a külső gombok csatlakoztatásához
• Szabványos Bi Stabil Relé (nulla teljesítmény) kettős leválasztott független érintkezőkkel
• Optikailag leválasztott bemenet (opto csatoló) - A / D értékként is olvasható

• Programozható integrált hangjelző UPS és felhasználói alkalmazásokhoz (képes zenét lejátszani)

• Állapot Monitoring - Bekapcsolási feszültség, UPS akkumulátor feszültség és a hőmérséklet

• I2C Pico interfész:  Vezérléshez és monitoringhoz

• Állapotfigyelés - tápfeszültség, UPS akkumulátorfeszültség, áram és hőmérséklet

• RS232 Raspberry Pi felület: Vezérléshez és monitoringhoz

• XTEA alapú titkosított kommunikáció a Raspberry PI és PICO modul között

• 2 szintű Watch-dog funkcionalitás FSSD és hardver reset

• Kiterjesztett feszültségbemenet 7-28V DC, nulla feszültségcsökkenéssel, inverz polaritás elleni védelem

• Raspberry Pi B+ Hardware Reset biztosítása aranyozott rugós csatlakozótüske segítségével

• Stackelhető vagy TOPEND kivitel

• Boot Loader - Live firmware frissítés

• Kompatibilis az Intelligens IR Remote Power ON / OFF (PowerMyPi) modullal

• Integrált ESD védett 2 csatornás A / D, 10 bites átalakítók 0-5.2V

• Integrált ESD-védett 1-Wire interfész

• Feliratú J8Raspberry Pi B + GPIOPins Easy Plug & Play

• Infra Red Receiver Sensor Interface (IR nem tartalmazza)

• Belefér a legtöbb Raspberry PI házba  (a 450mAh-s akkuval, TOPEND verzió)

A csomag tartalma:

• UPS PIco szünetmentes tápegységmodul (HW ver.: 3.0)

• LiPo akku 450mAh

• 6 tüskés csatlakozó az A/D1, A/D2, 1-wire csatlakozóhoz

• Aranyozott rugós Reset láb

• Speciális alacsony kivitelű Buzzer (beférjen a hivatalos Raspberry PI házba)

• gumitalpak

A csomag nem tartalmazza a ventilátort, a Raspberry PI-t és a dobozt! Ezek külön rendelhetők.

Az új XBMC új funkciója - miután aktiváltad - képes együttműködni a UPS PIco modullal és automatikusan biztonságosan leállítja és újból elindítja a Raspberry PI média lejátszót, minden alkalommal, amikor a TV-t ki/be kapcsolod!

Ha az IR vevő installálva van, akkor a felhasználó a TV távirányítójával is képes vezérelni a Média Lejátszót!

Letölthető tartalmak:

• User Guide

• Simple Set-Up Guide

• The Ultra Light UPS Install Guide

• Short User Guide V1.4

• UPS PIco Prospectus

• Firmware Update 0x38 pack

• Legfrissebb aktuális firmware

• UPS Pico BL_FSSD_1.0.pdf

• UPS PIco FAQ_V1.0.pdf

Összeszerelési útmutatók:

• How to Install the Gold Plated Reset Pin

• How to Install the PiCo Fan Kit

• PIco FAN Kit Assembly Instruction.pdf
