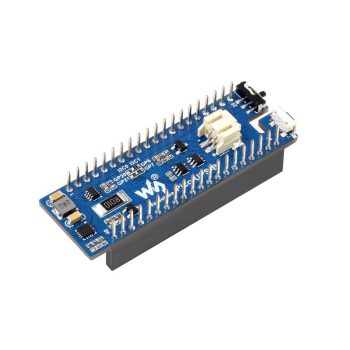

UPS szünetmentes tápegység modul Raspberry Pi Pico-hoz, 600mAh 3.7V Li-po akkumulátorral, egymásra helyezhető kialakítás

Raktárkészlet: VAN
UPS szünetmentes tápegység modul Raspberry Pi Pico-hoz, 600mAh 3.7V Li-po akkumulátorral, egymásra helyezhető kialakítás
  • UPS szünetmentes tápegység modul Raspberry Pi Pico-hoz, 600mAh 3.7V Li-po akkumulátorral, egymásra helyezhető kialakítás
  • UPS szünetmentes tápegység modul Raspberry Pi Pico-hoz, 600mAh 3.7V Li-po akkumulátorral, egymásra helyezhető kialakítás
  • UPS szünetmentes tápegység modul Raspberry Pi Pico-hoz, 600mAh 3.7V Li-po akkumulátorral, egymásra helyezhető kialakítás
  • UPS szünetmentes tápegység modul Raspberry Pi Pico-hoz, 600mAh 3.7V Li-po akkumulátorral, egymásra helyezhető kialakítás
  • UPS szünetmentes tápegység modul Raspberry Pi Pico-hoz, 600mAh 3.7V Li-po akkumulátorral, egymásra helyezhető kialakítás
  • UPS szünetmentes tápegység modul Raspberry Pi Pico-hoz, 600mAh 3.7V Li-po akkumulátorral, egymásra helyezhető kialakítás
  • UPS szünetmentes tápegység modul Raspberry Pi Pico-hoz, 600mAh 3.7V Li-po akkumulátorral, egymásra helyezhető kialakítás
  • UPS szünetmentes tápegység modul Raspberry Pi Pico-hoz, 600mAh 3.7V Li-po akkumulátorral, egymásra helyezhető kialakítás
7 787 Ft + 27% ÁFA | Bruttó:9 890 Ft
Értesítést kérek árcsökkenés esetén

UPS szünetmentes tápegység modul Raspberry Pi Pico-hoz, 600mAh 3.7V Li-po akkumulátorral, egymásra helyezhető kialakítás 600mAh 3.7V Li-po

  • Szünetmentes tápegység a Raspberry Pico / Pico W mikrokontroller számára

    Folyamatos működést biztosít a Pico-nak akár töltés közben is, I2C-n keresztül figyeli az akkumulátort, stackelhető kivitel

    Biztonsági figyelmeztetés!

    BIZTONSÁGI ÓVINTÉZKEDÉSEK

    A Li-ion és Li-po akkumulátorok meglehetősen instabilak. Tüzet, személyi sérülést vagy anyagi kárt okozhatnak, ha nem megfelelően töltik fel vagy használják őket.
    Ne kapcsolja össze fordítva a polaritásokat az akkumulátor újratöltésekor vagy kisütésekor. Ne használjon rosszabb minőségű töltőt/töltőpanelt az akkumulátor újratöltéséhez.
    Ne keverje össze a régi és az új akkumulátorokat, kerülje a különböző márkájú akkumulátorok használatát.
    Lítium akkumulátor vásárlásakor mindig győződjön meg arról, hogy az akkumulátor specifikációja kompatibilis a bővítőlemezzel. Válassza ki a hivatalos gyártótól származó akkumulátorokat, és az öregedési teszttel biztosítsa, hogy az akkumulátorok stabilan és biztonságosan működjenek.
    A lítium akkumulátorok korlátozott élettartamúak, az idő múlásával romlani fognak. Ki kell cserélni újakra, amikor az akkumulátorok elérik a maximális ciklus élettartamukat, vagy két évnél hosszabb ideig működnek, attól függően, hogy melyik következik be előbb.
    Óvatosan és megfelelően kell elhelyezni, tartsa távol a gyúlékony és robbanóanyag-tárgyaktól, távol a gyermekektől, elkerülve a gondatlan tárolás okozta biztonsági baleseteket.

    A szünetmentes modul jellemzői

    A Pico-UPS-B egy dedikált UPS (szünetmentes tápegység) modul, amelyet a Raspberry Pi Pico számára terveztek. Tartalmaz egy Li-po akkumulátort, kapcsolóüzemű töltőt, tápútvonal-kezeléssel és feszültség/áram figyelő chipet, amely lehetővé teszi az akkumulátor működési állapotának nyomon követését az I2C buszon keresztül. Mi több, a tüske csatlakozó lehetővé teszi, hogy más modulokat csatlakoztasson a tetejére.

    • Szabványos Raspberry Pi Pico csatlakozósor, támogatja a Raspberry Pi Pico sorozatú alaplapokat
    • Beépített Li-po akkumulátor kapcsolóüzemű töltő, dinamikus energiaútvonal-kezeléssel, stabilabb tápellátással
    • I2C buszkommunikáció, az akkumulátor feszültségének, áramának, teljesítményének és maradék kapacitásának valós idejű figyelése.
    • Többféle akkumulátor védelmi áramkör: túl töltés / kisülés védelem, túláram védelem, rövidzárlat védelem és fordított polarítás védelem, biztonságosabb és stabilabb
    • Alaplapi újratöltésjelző, teljesítményjelző, könnyen ellenőrizhető az akkumulátor állapota
    • Fejlesztői kódokkal és kézikönyvvel (Raspberry Pi Pico C/C++ és MicroPython példák)

    Specifikáció

    Recharge voltage 5V
    Control bus I2C
    Battery support 600mAh 3.7V Li-po battery
    Dimensions 60 × 21mm

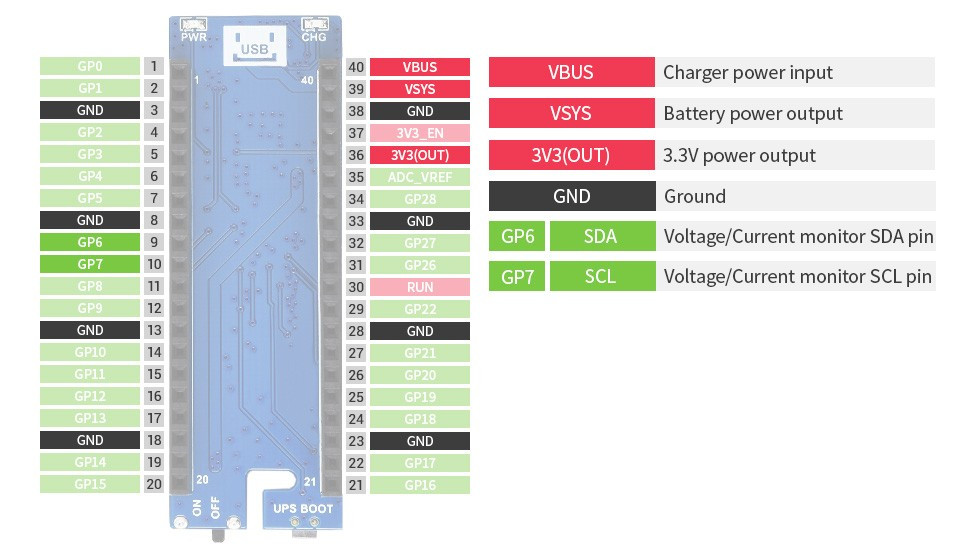

    Alaplapi lábkiosztás

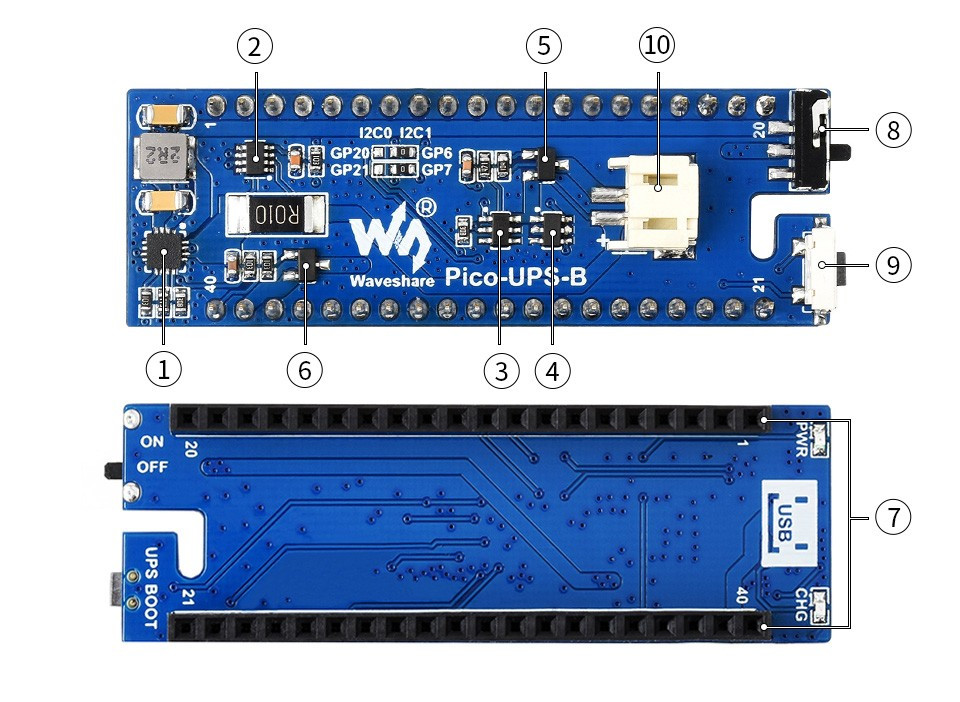

    Mi minden van az alaplapon

    TEXT28

    1. ETA6003
      recharger chip
    2. INA219
      voltage/current monitoring chip
    3. S8261
      Li-po battery protection chip
    4. FS8205
      Li-po battery protection MOS
    5. AO3400
      reverse-proof MOS
    6. SI2305
      counter current preventing MOS
    1. Rapsberry Pi Pico header
      for direct attaching to Raspberry Pi Pico
    2. Power switch
    3. Activate button
      activate the protection circuit after replacing battery
    4. Battery header
      for connecting 3.7V Li-po battery

    Fizikai méretek



    További fejlesztői kódok információk

    WIKI: Pico-UPS-B

    Documents

    Demo codes

  • Brand
    Waveshare
    Raktárkészlet
    VAN
    Cikkszám
    RPI-WS20121
;
