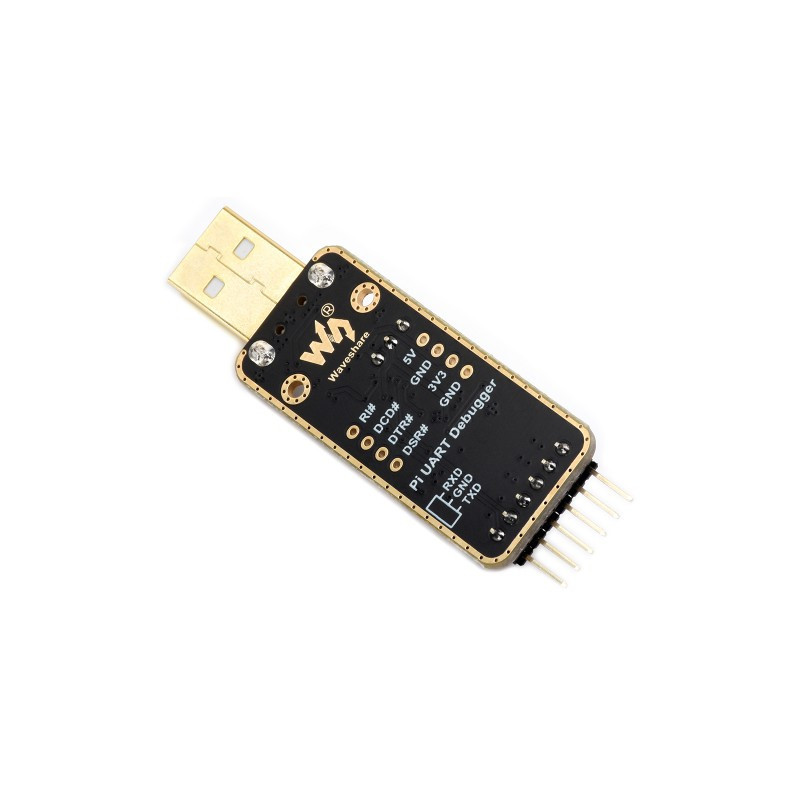

USB-A to UART Debugger modul Raspberry Pi 5-höz, nagy sebességű adatátvitel, többféle csatlakozási mód

Name: USB-A to UART Debugger modul Raspberry Pi 5-höz, nagy sebességű adatátvitel, többféle csatlakozási mód
Brand: Waveshare
SKU: RPI-WS26619
Price: 2990 HUF
Availability: InStock

2 354 Ft + ÁFA | Bruttó:2 990 Ft

Kosárba

Árváltozás értesítő

USB-A to UART Debugger modul Raspberry Pi 5-höz, nagy sebességű adatátvitel, többféle csatlakozási mód

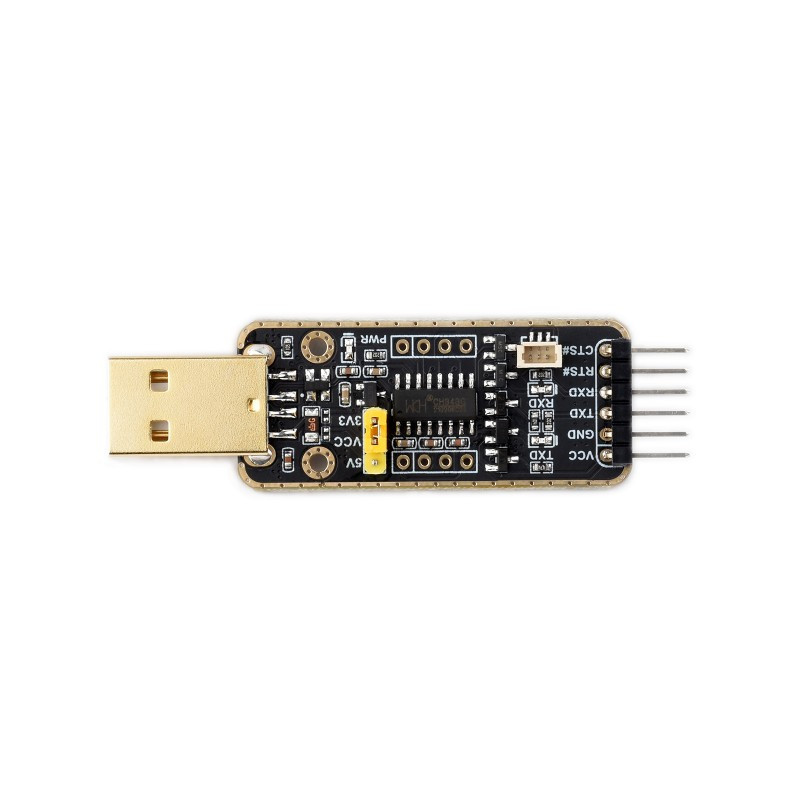

CH343 USB-Serial chip
Raspberry PI 5 UART Debug csatlakozó
Serial kábelek

Részletek Adatok

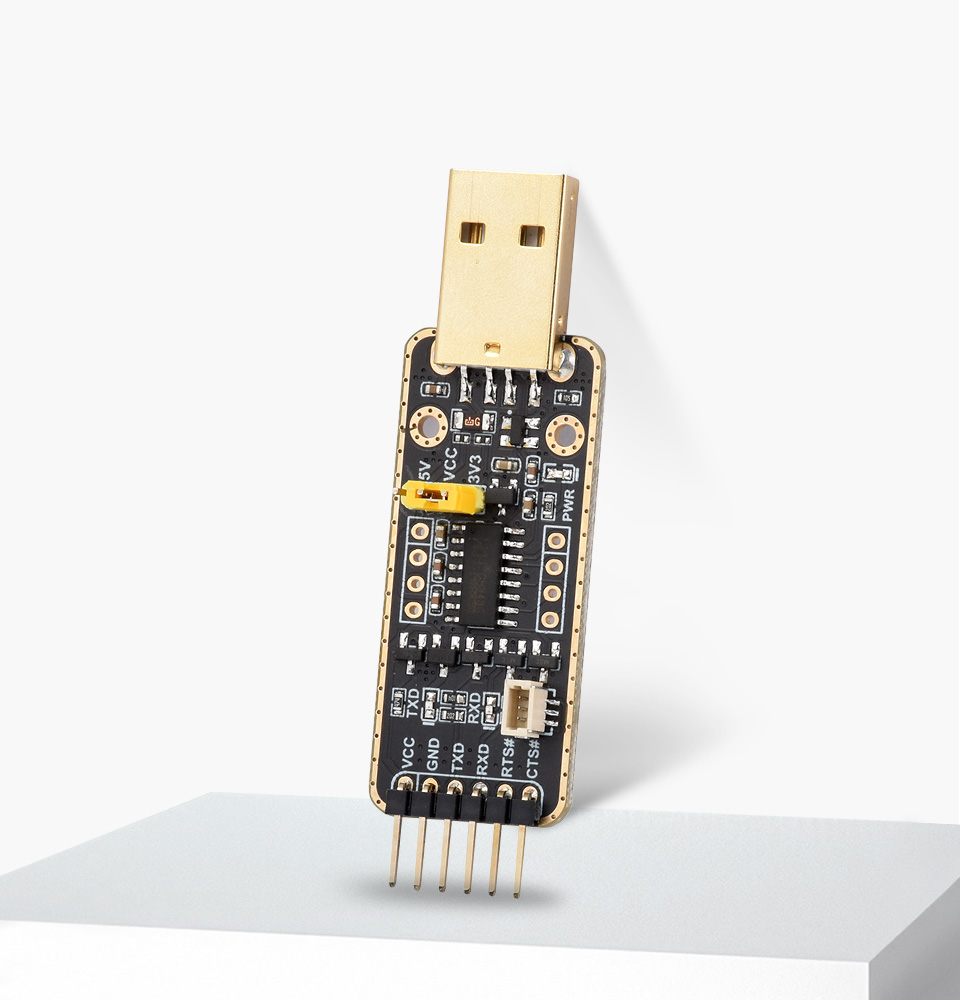

UART Debugger modul Raspberry Pi 5-höz

Raspberry Pi 5-höz tervezve

Stabil átvitel | Több eszközön is alkalmazható | Több rendszerrel kompatibilis

Pi UART Debugger, a CH343-on alapuló soros modul a Raspberry Pi 5-höz. Alkalmas a Raspberry Pi 5 kommunikációs hibakeresésére, támogat többféle csatlakozást, és kompatibilis a különböző rendszerekkel, A túlfeszültség elleni, ESD-védelem. Támogatja a Mac, Linux, Android és Windows 7/8/8.1/10/11 rendszereket is.

Pi5 UART hibakeresés

Alkalmas Raspberry Pi 5-höz, többféle csatlakozási módot támogat

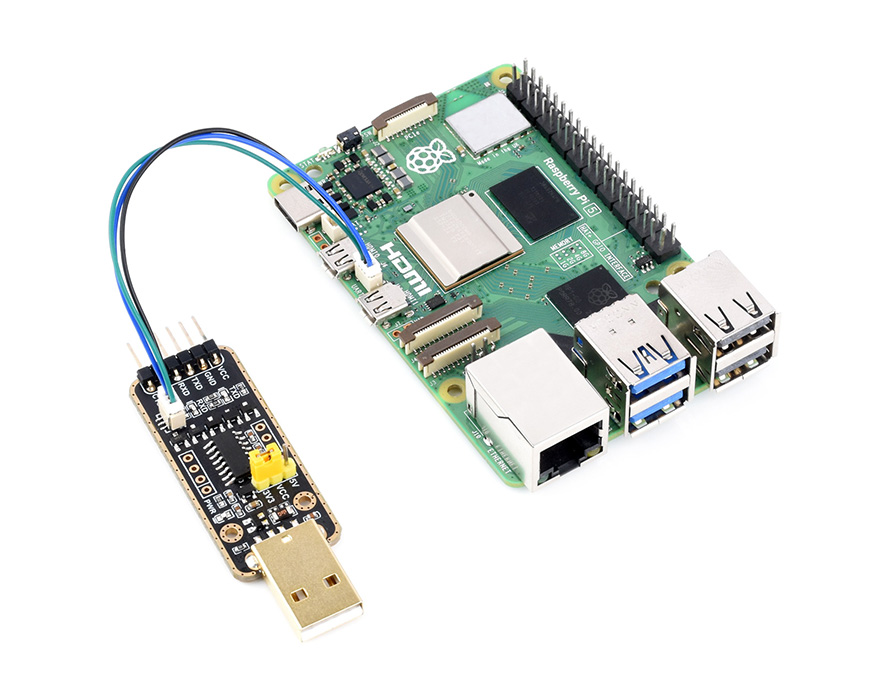

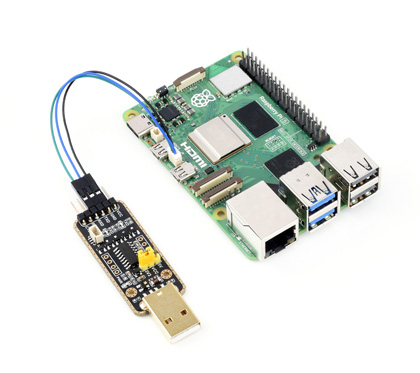

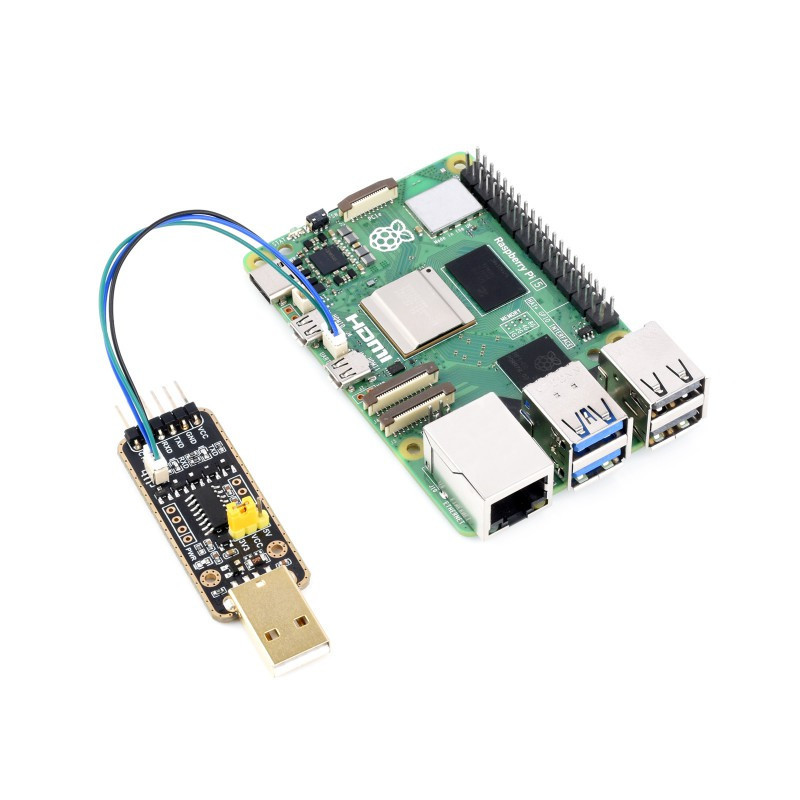

Csatlakozás a PI5 UART Debug csatlakozóhoz SH1.0 3PIN kábelen keresztül.

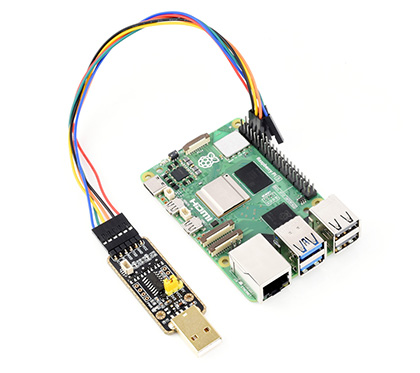

Csatlakozás a 6PIN-es csatlakozón a PI5 GPIO UART interfészhez 6PIN kábelen keresztül.

Csatlakozás a 6PIN-es csatlakozón a PI5 UART Debug csatlakozóhoz SH1.0-3PIN kábelen keresztül.

Tulajdonságok

Támogatja a Mac, Linux, Android, Windows 7/8/8.1/10/11 operációs rendszereket
Alaplapi visszaálló biztosíték és tranziens feszültségcsökkentő, túláram- és túlfeszültség-elleni védelem, antisztatikus, stabil és biztonságos kommunikáció.
Alaplapi IO védelmi áramkörök túlfeszültség ellen
3,3V és 5V TTL jelszintválasztó jumper a TTL kommunikációs szint kiválasztásához
Támogatja a 3,3V/5V-os kimenetet (a modul USB-ről kapja a tápellátást, és a jumper-t ennek megfelelően 3,3V-ra vagy 5V-ra kell rövidre zárni).

Specifikációk

HOST INTERFACE	USB
DEVICE INTERFACE	UART
COMMUNICATION RANGE	50bps ~ 6Mbps
USB DEVICE INTERFACE	connector: USB Type-A; protection: self-recovery fuse, ESD protection
UART INTERFACE	connector: 6pin right-angle pinheader; 3pin connector protection: IO protection diode

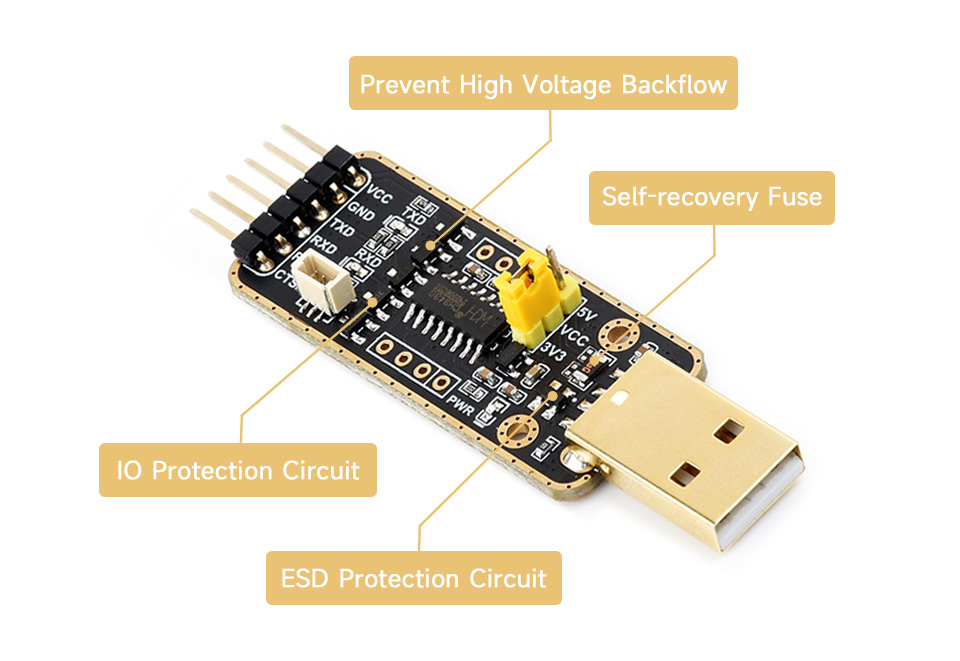

Több védelmi áramkör, biztonságos és stabil

Visszaálló biztosíték és tranziens feszültségcsökkentő, megakadályozza a túláramot és a túlfeszültséget, antisztatikus, stabil és biztonságos kommunikációs teljesítmény

Több rendszert támogat

Kompatibilis az olyan népszerű rendszerekkel, mint a Win7/8/8/8.1/10/11, Mac, Linux, Android...

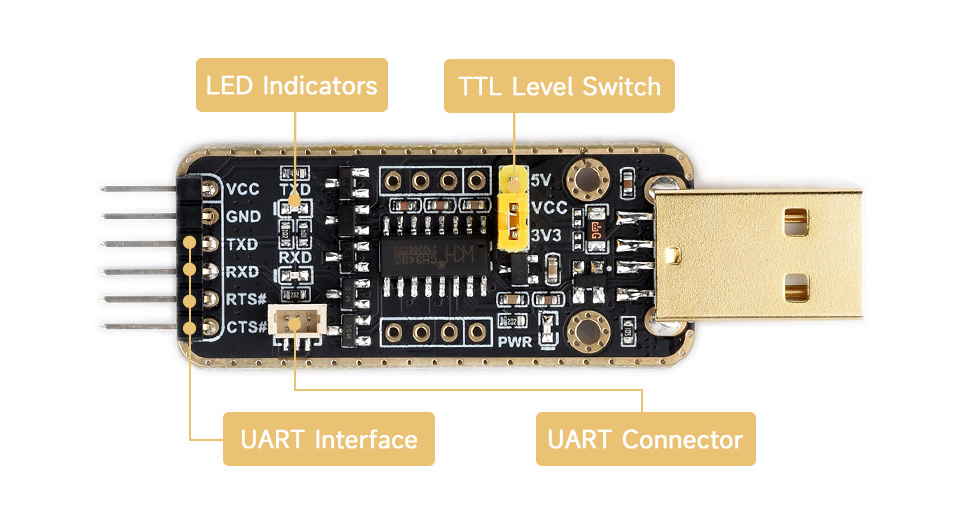

Interfészek

Indicator description
PWR	Power indicator, turns on when voltage is detected from USB interface
RXD	Receiving indicator, turns on when data is sent back from the device interface
TXD	Sending indicator, turns on when data is sent from USB

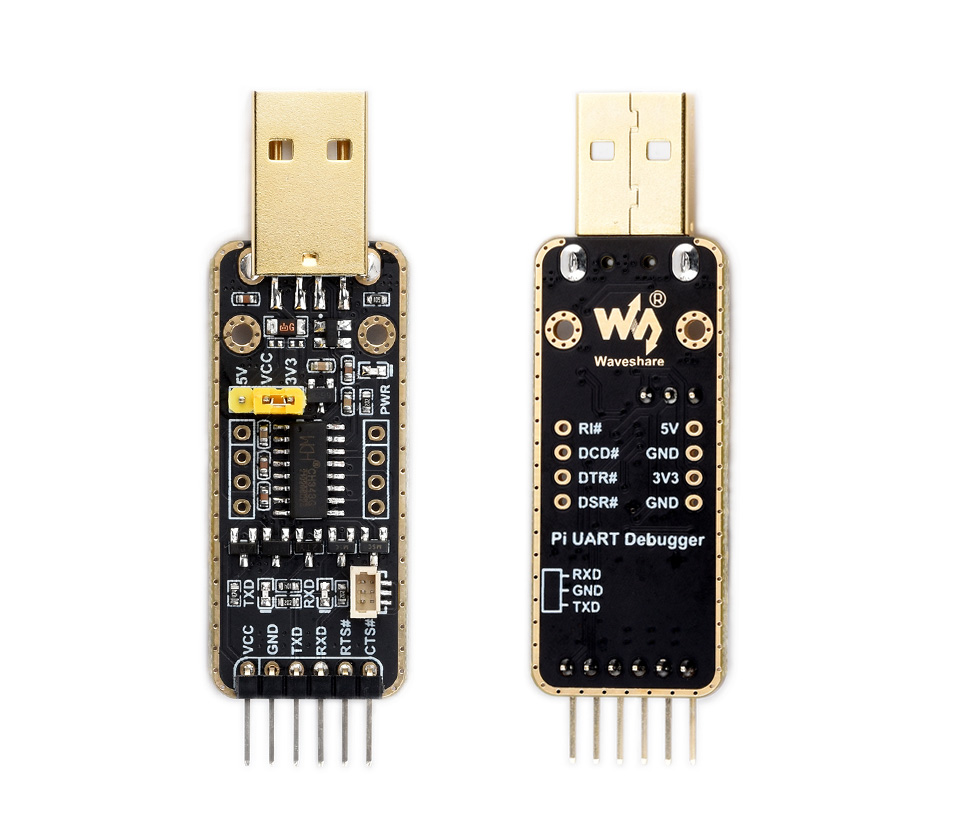

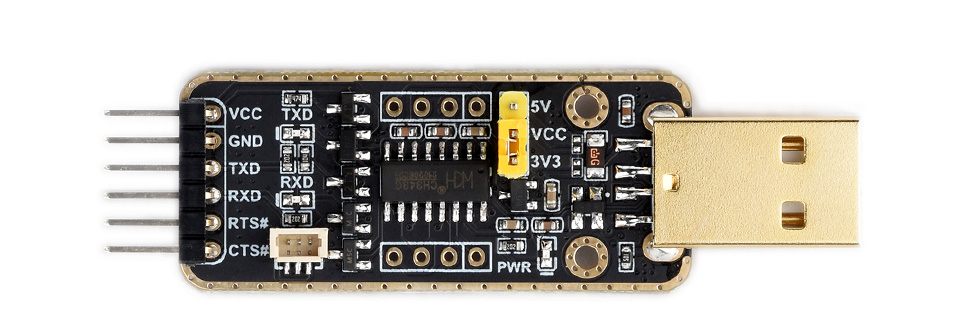

Lábkiosztás

VCC	5V or 3.3V output for external device (configured by jumper)
GND	Ground
TXD	Connects to MCU.RXD
RXD	Connects to MCU.TXD
RTS#	Connects to MCU.CTS
CTS#	Connects to MCU.RTS
