Leírás

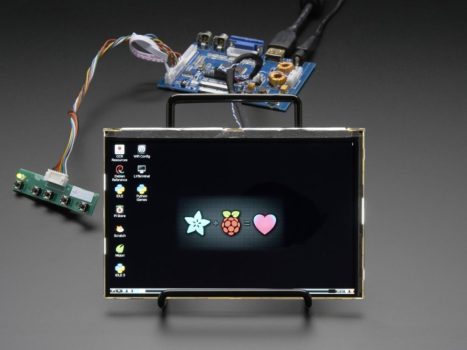

Készíts egyedi videómegjelenítőt ezzel a 7” méretű IPS kijelzővel! A gyönyörű fényes, kontrasztos 7”-es TFT kijelző az egyik legvékonyabb, legfényesebb és legnagyobb felbontású ami manapság elérhető a beágyazott rendszerek számára. Az IPS technológiának köszönhetően bármely szögből kiváló képet láthatunk. A meghajtópanel HDMI/VGA valamint kompozit bemenettel rendelkezik, ezért rendkívül sok helyen felhasználható.Sztereó hangkimenettel is rendelkezik (4 ohm 3W)

Az üzembehelyezéshez mindössze 5-12V DC tápfeszültségre van szükség. Egyszerű 5.5x2.1-es csatlakozójú DC tápegység használható. A hangkimenetére (LOUT+/- and ROUT+/-) 2 db hangszórót ()4-8 ohm) kell csatlakoztatni, és már hallható is a hang.

A panel szélein rögzítő fülek vannak, ezekkel egyszerűen és stabilan rögzíthető.

Tartozéka egy kábelekkel csatlakozó, nyomógombokat tartalmazó vezérlőpanel. Ennek segítségével lehet elérni a menürendszert, amin keresztül lehet a megfelelő paramétereket állítani, bemeneti forrást kiválasztani.

Ha csatlakoztatunk egy jelforrást valamelyik bemenetére, akkor azt automatikusan érzékeli.

Ha a Raspberry PI-vel használjuk, akkor egy HDMI kábellel csatlakoztassuk a Raspberry PI-t a 10.1”-es IPS TFT kijelzőhöz. Ajánlatos a /boot/config.txt konfigurációs fájlban beállítani a megfelelő videó felbontást, hogy a Raspberry PI kihasználja az IPS TFT panel 1280x800-as felbontását. Ezt legegyszerűbben úgy teheted meg, hogy egy PC-be tesszük a Raspberry PI SD kártyáját és egy szövegszerkesztővel megnyitva a fájlt, bemásoljuk a lenti konfigurációs beállításokat. Eztán elmentjük a fájlt, visszatesszük a Raspberry PI-be az SD kártyát és már használható is a Raspberry PI-vel.

Nem csak a Raspberry PI-vel használható, hanem minden olyan eszközzel, mely rendelkezik HDMI/VGA vagy NTSC/PAL videó kimenettel. DVI kimenettel rendelkező eszköz csak átalakítóval (DVI-HDMI) tudja használni.

A kijelző nem tartalmazza a DC tápegységet. Azt külön választhatsz kínálatunkból, figyelembe véve a lejjebb található fogyasztási adatokat.

Néhány ötlet ahol a legjobban használható:

• gépkocsiban, autóbuszban stb…  megjelenítőként
• egyedi multimédiás információs pult (kiosk)
• digitális műszerek grafikus kijelzője

Technikai információk:

• Kijelző típus: IPS TFT ( HSD070PWW1 vagy azzal megegyező)
• Tápellátás: 5-24VDC
• Képarány: 16:10
• Felbontás: 1280 x 800
• Látható méret: 150mm x 95mm 16:10
• Fényerő: 400cd/m2
• Kontraszt: 800:1
• Fizikai méret: 162mm x 104 x 4 mm
• Nem kompatibilis a "secured" HDMI eszközökkel (HDCP)
• Video bemenetek: 1x HDMI , 1x VGA , 2x Kompozit automatikus bemenet választással

Fogyasztás bekapcsolt háttérvilágítással:

5V: 980mA
6V: 780mA
7V: 660mA
8V: 575mA
9V: 515mA
10V: 450mA
11V: 415mA
12V: 380mA

Raspberry PI /boot/config.txt beállítás:

# uncomment if you get no picture on HDMI for a default "safe" mode
#hdmi_safe=1

# uncomment this if your display has a black border of unused pixels visible
# and your display can output without overscan
#disable_overscan=1

# uncomment the following to adjust overscan. Use positive numbers if console
# goes off screen, and negative if there is too much border
#overscan_left=-40
#overscan_right=-40
#overscan_top=-40
#overscan_bottom=-40

# uncomment to force a console size. By default it will be display's size minus
# overscan.
#framebuffer_width=1280
#framebuffer_height=800

# uncomment if hdmi display is not detected and composite is being output
hdmi_force_hotplug=1

# uncomment to force a specific HDMI mode Group 2 and Mode 28 is 1280x800 @ 60hz
hdmi_group=2
hdmi_mode=28

# This line will force the Pi to recognize the HDMI driver in video and audio mode
# change to =1 to have video only
hdmi_drive=2

# uncomment to increase signal to HDMI, if you have interference, blanking, or
# no display
#config_hdmi_boost=4

# uncomment for composite PAL
#sdtv_mode=2

#uncomment to overclock the arm. 700 MHz is the default.
#arm_freq=800

# for more options see http://elinux.org/RPi_config.txt
