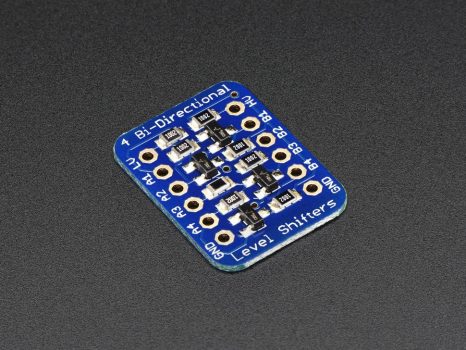

I2C kompatibilis 4 csatornás kétirányú logikai jelszint illesztő - BSS138

Raktárkészlet: VAN
I2C kompatibilis 4 csatornás kétirányú logikai jelszint illesztő - BSS138
  • I2C kompatibilis 4 csatornás kétirányú logikai jelszint illesztő - BSS138
  • I2C kompatibilis 4 csatornás kétirányú logikai jelszint illesztő - BSS138
  • I2C kompatibilis 4 csatornás kétirányú logikai jelszint illesztő - BSS138
2 790 Ft2790

Az I2C kompatibilis 4 csatornás kétirányú logikai jelszintillesztő segítségével csatlakoztathatunk a Raspberry PI 3.3V-on működő I2C GPIO portjaihoz más pl. 5V-os I2C interfésszel rendelkező áramköröket.



  • Leírás

    A Raspberry PI 3.3V-os logikai jelszinttel működő eszköz. Sok szenzor, kijelző, stb... azonban 5V-os logikai jelszintet használ működése során.

    Sok felhasználó találja szembe magát azzal, hogy szüksége van olyan jelszintkonvertáló áramkörre, mely biztosítja a 3.3V-os eszköz és az 5V-os közötti kompatibilitást oly módon, hogy védi is a 3.3V-os interfészeket az 5V-os jeltől.

    Az I2C buszrendszer egy kétvezetékes megoldás, ahol kétirányú kommunikáció történik ugyanazon vezetéken.
    Ez az áramköri lapka kimondottan I2C buszos használatra lett tervezve, de kitűnően működik SPI. TTL Serial, és egyéb digitális interfésszel, legyen szó akár egyirányú vagy kétirányú kommunikációról.
    Ezen a lapkánkon 4db BSS138 FET található 10K-s felhúzó ellenállással.
    A működési tartománya 1.8V-tól ("Low" oldalon) 10V-ig ("High" oldalon) terjed.

    Az I2C kompatibilis 4 csatornás kétirányú logikai jelszintillesztő áramkör próbapaneleken megvalósított környezetben kitűnően használható.
    A kivezetései szabványos 0.1"-es távolságra vannak egymástól, így a próbapanelekbe direktbe beilleszthető.

    A lapka tartalmazza a csatlakozókat, de azok nincsenek beforrasztva.

    A termékopciók között választható, hogy beforrasztott csatlakozókkal szállítsuk!

  • Raktárkészlet
    VAN
    Cikkszám
    ADA-757
