TF-Luna lidar távolságmérő szenzor, 8 m mérési távolság, alacsony energiafogyasztás és kompakt méret, könnyen integrálható, mini lézeres távolságmérő modul, TOF távolságmérési elv

ÚJ
Raktárkészlet: VAN
TF-Luna lidar távolságmérő szenzor, 8 m mérési távolság, alacsony energiafogyasztás és kompakt méret, könnyen integrálható, mini lézeres távolságmérő modul, TOF távolságmérési elv
  • TF-Luna lidar távolságmérő szenzor, 8 m mérési távolság, alacsony energiafogyasztás és kompakt méret, könnyen integrálható, mini lézeres távolságmérő modul, TOF távolságmérési elv
  • TF-Luna lidar távolságmérő szenzor, 8 m mérési távolság, alacsony energiafogyasztás és kompakt méret, könnyen integrálható, mini lézeres távolságmérő modul, TOF távolságmérési elv
  • TF-Luna lidar távolságmérő szenzor, 8 m mérési távolság, alacsony energiafogyasztás és kompakt méret, könnyen integrálható, mini lézeres távolságmérő modul, TOF távolságmérési elv
  • TF-Luna lidar távolságmérő szenzor, 8 m mérési távolság, alacsony energiafogyasztás és kompakt méret, könnyen integrálható, mini lézeres távolságmérő modul, TOF távolságmérési elv
  • TF-Luna lidar távolságmérő szenzor, 8 m mérési távolság, alacsony energiafogyasztás és kompakt méret, könnyen integrálható, mini lézeres távolságmérő modul, TOF távolságmérési elv
  • TF-Luna lidar távolságmérő szenzor, 8 m mérési távolság, alacsony energiafogyasztás és kompakt méret, könnyen integrálható, mini lézeres távolságmérő modul, TOF távolságmérési elv
13 899 Ft + ÁFA | Bruttó:17 652 Ft
db Kosárba Kosárba
Árváltozás értesítő
TF-Luna Lidar Ranging Sensor, 8m Ranging Distance, Low Power & Compact Size, Easy to integrate, Mini Laser ranging module, TOF Ranging Principle
Részletek Adatok Csomag tartalma
  • TF-Luna Lidar Ranging Sensor, 8m Ranging Distance, Low Power & Compact Size, Easy to integrate, Mini Laser ranging module, TOF Ranging Principle
    TF-Luna Lidar Ranging Sensor

    8m Ranging DistanceLow PowerCompact SizeEasy Integration

    Specifications
    Performance
    Ranging distance0.2~8.0m @90% reflectivity (Indoor 0klux) 0.2~2.5m @10% reflectivity (Indoor 0klux) 0.2~8.0m @90% reflectivity (Outdoor 90klux) 0.2~2.5m @10% reflectivity (Outdoor 90klux)Accuracy±6cm@(0.2~3m) ±2%@(3~8m)
    Frame rateUART: 1~250Hz (adjustable, default 100Hz) I2C: 1~100Hz (adjustable)Distance resolution1cm
    Ambient light tolerance70kluxOperating temperature-10~60℃
    Optical parameters
    Light sourceVCSELCentral wavelength850nm
    Eye safetyClass1 (IEC60825)Field of view2°
    Electrical parameters
    Power supply3.7~5.2VAverage current≤70mA
    Power≤0.35WPeak current150mA
    Communication levelLVTTL (3.3V)Communication interfaceUART, I2C, I/O
    Others
    Dimension35.00 × 21.25 × 13.50mmCase materialABS/PC
    Storage temperature-20~75℃Weight<5g
    TOF ranging principle

    TF-Luna is a single-point ranging Lidar based on the TOF principle, with unique optical and electrical design, it can achieve stable, accurate, and highly sensitive distance measurement

    Powerful adaptability

    Built-in multiple adaptive algorithms, multiple adjustable configurations and parameters, features excellent ranging performance in complex environments and can meet more application requirements

    High Performance, More Stable

    Features high stability, high accuracy, and high sensitivity performance in the short-range of 0.2m~8m

    Compact size, more flexible integration

    Adopts a compact structural design, with smaller size and lower power consumption, can be embedded inside the robot to reduce the overall size and improve its passability

    Low power consumption, More power saving

    Power consumption ≤ 0.35W, which is suitable for battery-powered or low-power applications

    Supports UART and I2C Interfaces

    For Use With Controller Boards Like Raspberry Pi/Raspberry Pi Pico/ESP32/Arduino

    NumberFunctionDescription
    1+5VPower supply
    2RXD/SDAUART RX / I2C data
    3TXD/SCLUART TX / I2C clock
    4GNDground
    5Configuration InputI2C mode: ground UART mode: disconnected or 3.3V
    6Multiplexing outputOn/off mode: output I2C mode open and on/off mode close: data ready signal
    Application Scenarios

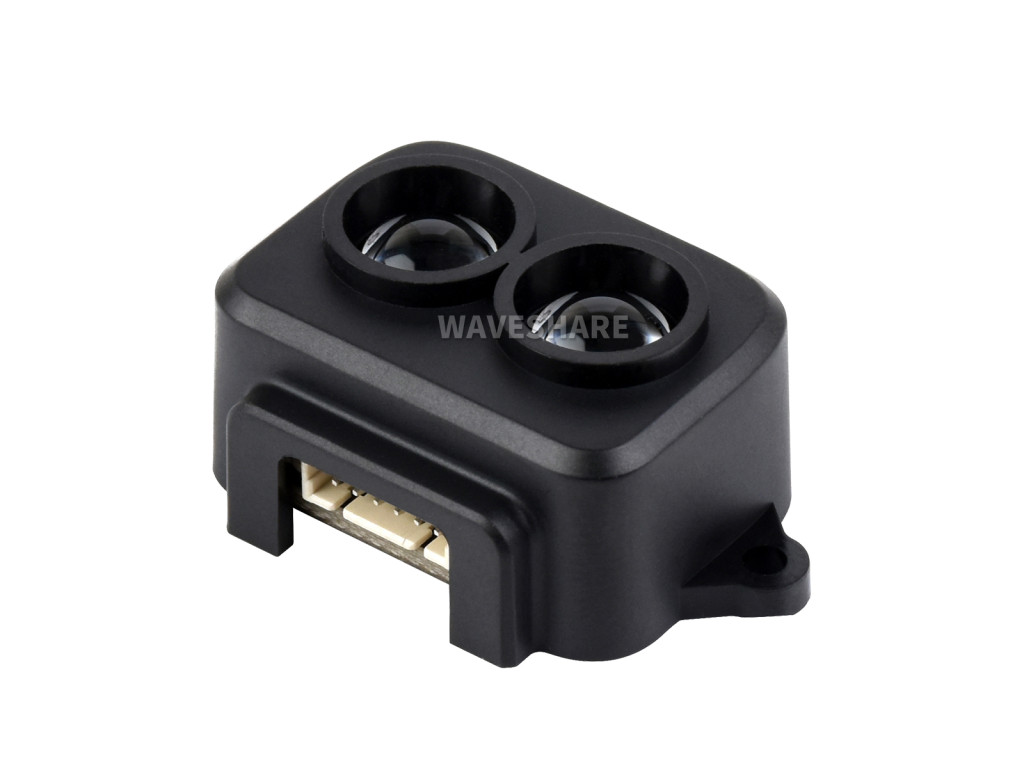

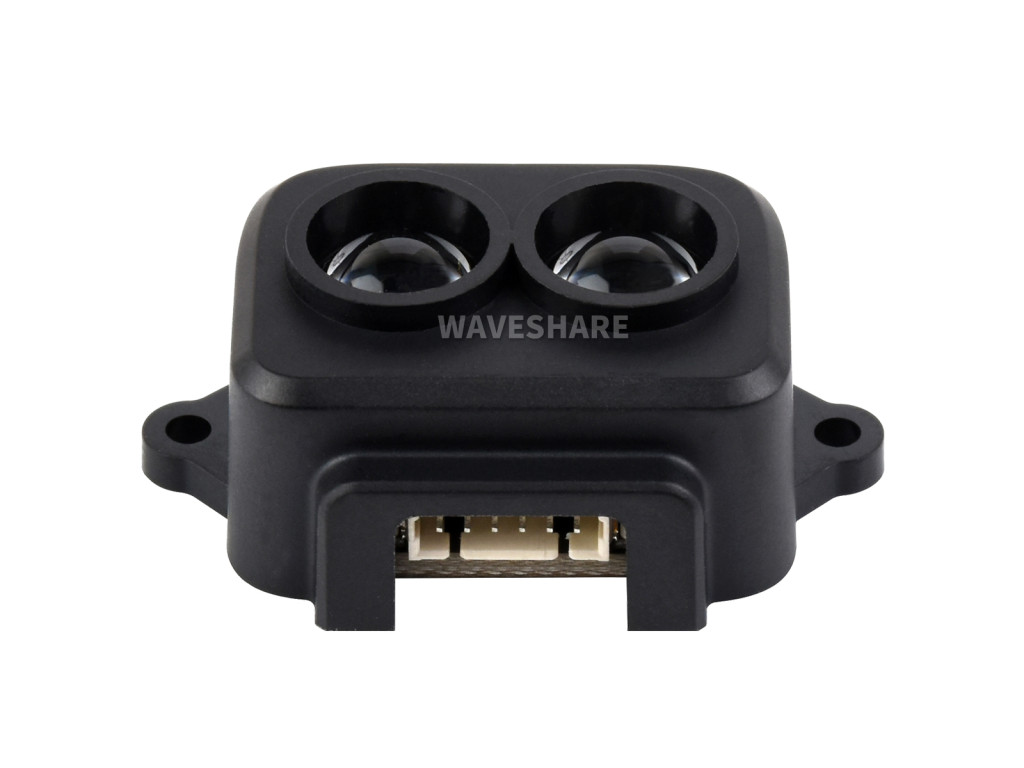

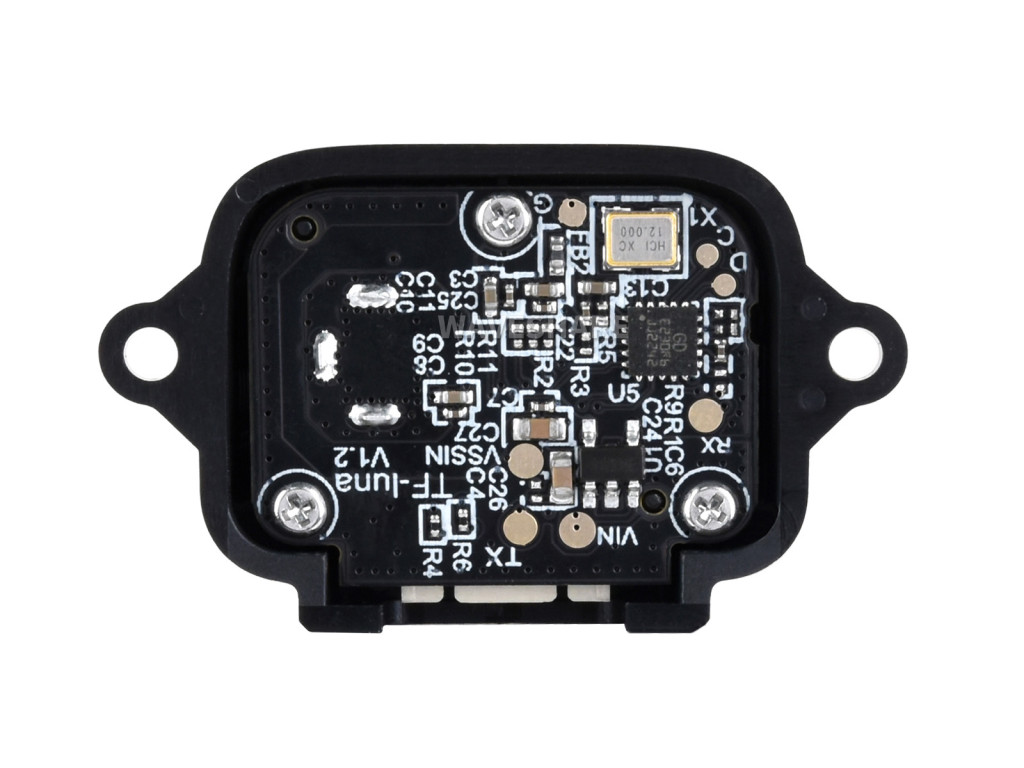

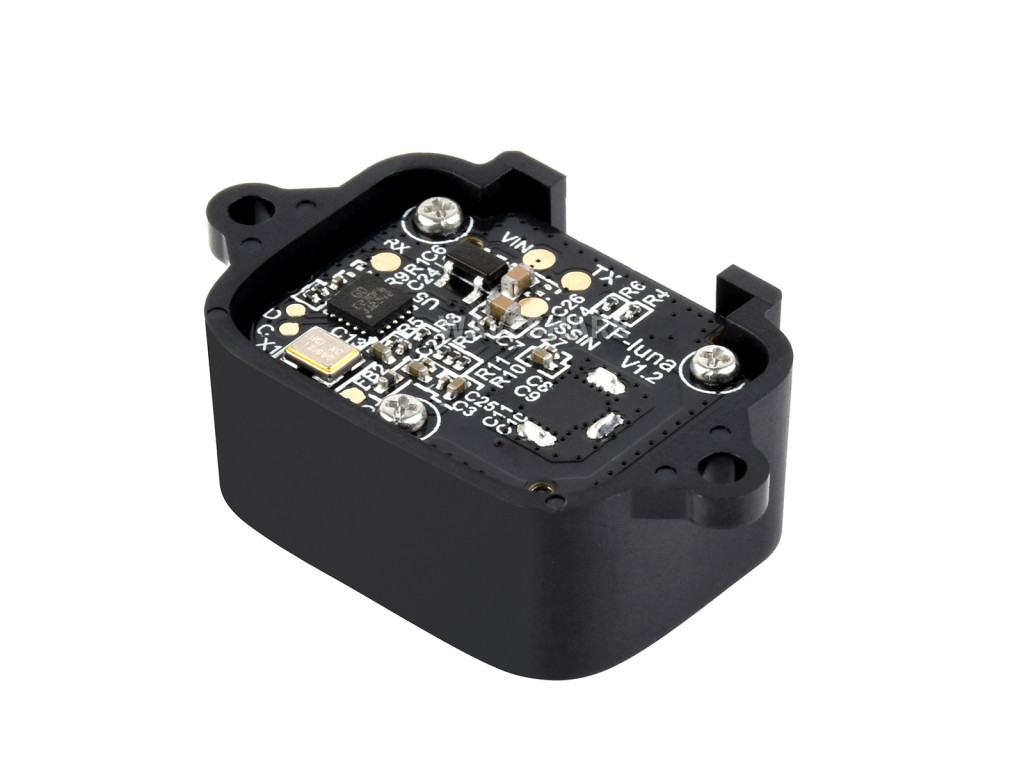

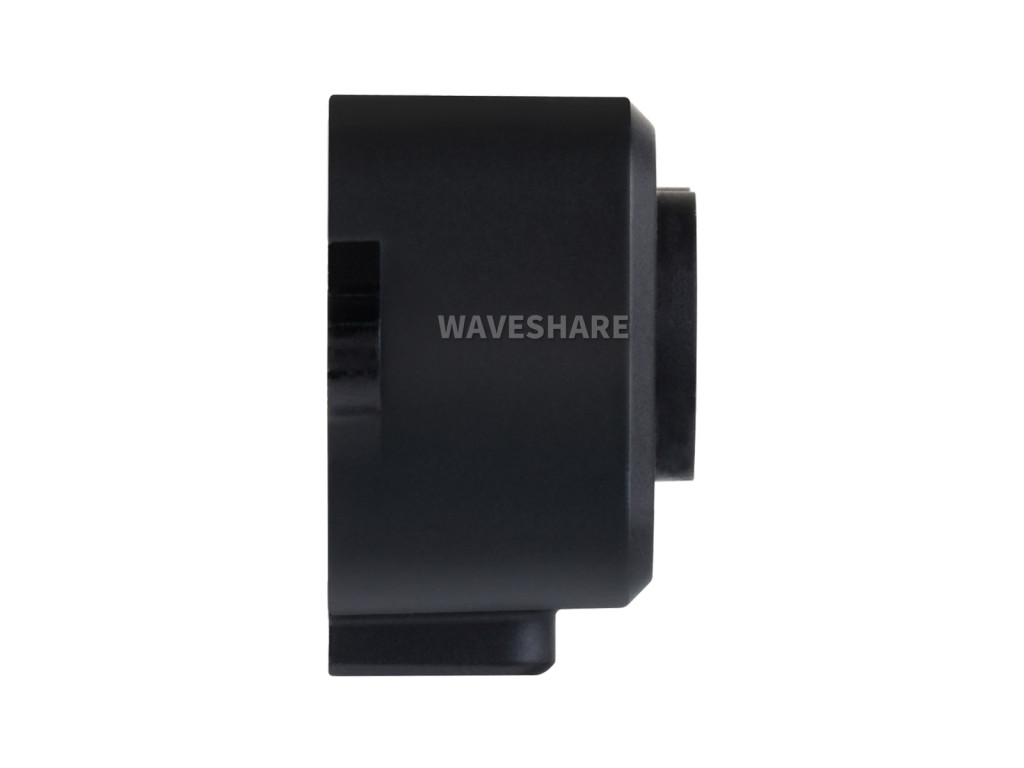

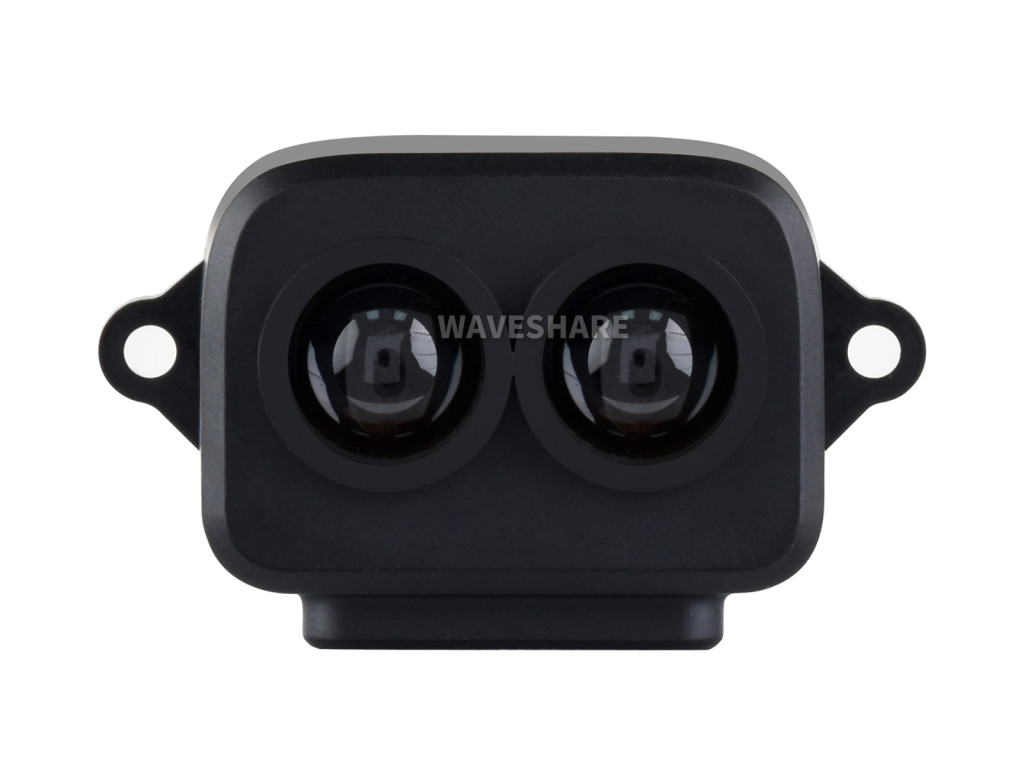

    Product Show
    Outline dimensions
    Resources & Services

    * Resources for different product may vary, please check the wiki page to confirm the actually provided resources.

    Product Selection
    PRODUCTTF-LunaTFmini-STFmini PlusTFmini-i
    performanceRanging distance0.2~8.0m @90% reflectivity 0.2~2.5m @10% reflectivity0.1~12.0m @90% reflectivity 0.1~7.0m @10% reflectivity0.1~12.0m @90% reflectivity 0.1~4.0m @10% reflectivity0.1~12.0m @90% reflectivity 0.1~7.0m @10% reflectivity
    Frame rate1~250Hz (UART) 1~100Hz (I2C)1~1000Hz (UART) 1~100Hz (I2C)1~1000Hz (UART) 1~100Hz (I2C)1~40Hz
    Distance resolution1cm
    Accuracy±6cm@(0.2m~3.0m) ±2%@(3.0m~8.0m)±6cm@(0.1m~6.0m) ±1%@(6.0m~12.0m)±5cm@(0.1m~5.0m) ±1%@(5.0m~12.0m)±6cm@(0.1m~6.0m) ±1%@(6.0m~12.0m)
    OPTICAL PARAMETERSField of view2°3.6°2°
    Communication and interfaceOutput dataSingle-point distance value
    CommunicationUART, I2C, I/ORS485
    Mechanical/ electrical parametersPower supply3.7V~5.2V5V±0.1V5V±0.5V7V~30V
    Power≤0.35W≤0.70W550mW≤0.80W@12V
    Dimension (L × H × W)35.00×21.25×13.50mm42.00×15.00×16.00mm35.00×18.50×21.00mm50.00×34.00×41.00mm
    Weight<5g5g±0.3g12g±1g52g
  • PartNumber
    TF-Luna LiDAR Range Sensor
    Raktárkészlet
    VAN
    Cikkszám
    RPI-WS24893
    Státusz
    ÚJ

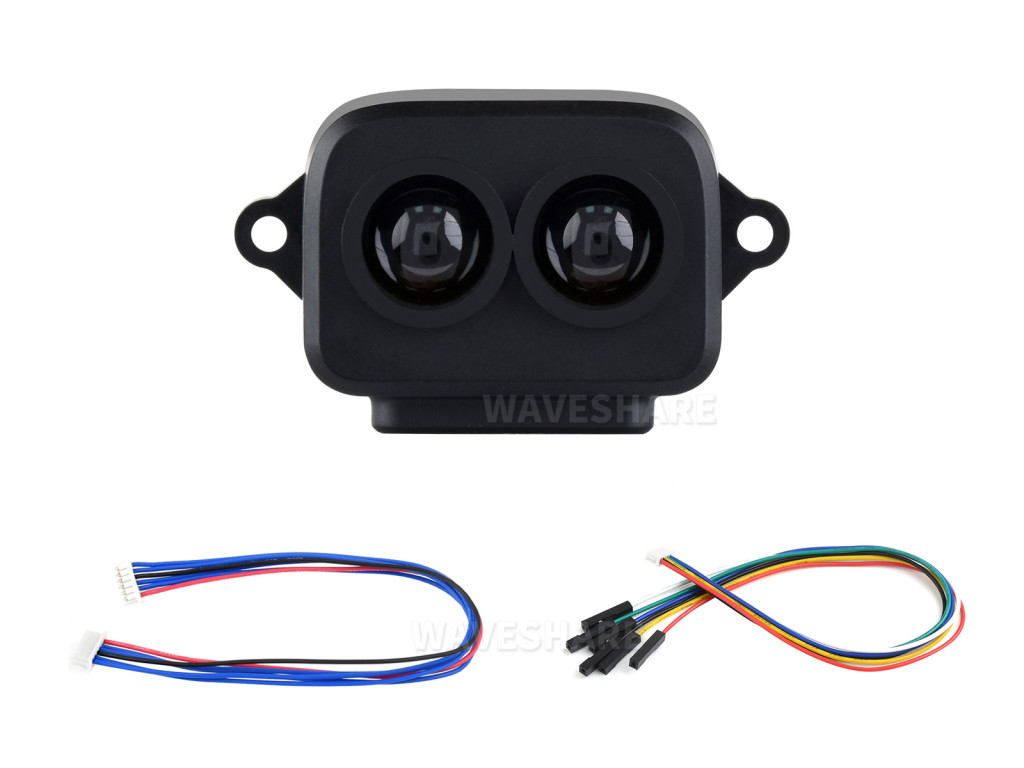

  • TF-Luna LiDAR Range Sensor x1

:
;
