TOSR02-T 2 csatornás USB/Wireless relémodul - max 10A 250VAC - DS18B20 hőmérő támogatással

ÚJ
Raktárkészlet: VAN
TOSR02-T  2 csatornás USB/Wireless relémodul - max 10A 250VAC - DS18B20 hőmérő támogatással
  • TOSR02-T  2 csatornás USB/Wireless relémodul - max 10A 250VAC - DS18B20 hőmérő támogatással
  • TOSR02-T  2 csatornás USB/Wireless relémodul - max 10A 250VAC - DS18B20 hőmérő támogatással
  • TOSR02-T  2 csatornás USB/Wireless relémodul - max 10A 250VAC - DS18B20 hőmérő támogatással
  • TOSR02-T  2 csatornás USB/Wireless relémodul - max 10A 250VAC - DS18B20 hőmérő támogatással
  • TOSR02-T  2 csatornás USB/Wireless relémodul - max 10A 250VAC - DS18B20 hőmérő támogatással
9 990 Ft9990
Relék száma:
Kommunikációs interface:

TOSR02-T USB/Wireless relémodul DS18B20 hőmérő támogatással

Mobiltelefonoddal vagy számítógéppel kapcsolhatod ki- vagy be eszközeidet a TOSR02-T USB/Wireless relémodul segítségével.

Vezérelheted USB-n keresztül, vagy vezetéknélküli módon. Akár Bluetooth, WiFi vagy XBee/ZigBee modulok segítségével.

  • 2 relé
  • USB/WIRELESS interfész
  • 5V tápfeszültség
  • DS18B20 támogatás
  • TOSR02-T USB/Wireless relémodul DS18B20 hőmérő támogatással

    Szereted a kényelmes, praktikus megoldásokat? Akkor Neked ajánljuk ezt a mobiltelefonnal vagy számítógéppel vezeték nélkül is vezérelhető relémodulunkat. Távolról kapcsolhatod ki- vagy be eszközeidet a TOSR02-T USB/Wireless relémodul segítségével. A relémodul két váltórelét tartalmaz. Segítségével két független áramkört kapcsolhatsz vele. Használhatod oly módon, hogy alapértelmezés szerint nyitott az áramköröd és vezérlés hatására zárja azt, vagy akár fordított módon, hogy alapértelmezés szerint zárt az áramköröd és vezérlés hatására nyitja azt.



    Lehetőség van a relémodulhoz 1 db DS18b20 1 vezetékes digitális hőmérőt is csatlakoztatni. Az általa mért hőmérséklet értéket meg tudod jeleníteni a mobiltelefonodon, vagy felhasználhatod a vezérlőprogramodban és annak megfelelően például ki- vagy bekapcsolhatod a hűtést/fűtést.
    A relémodult csatlakoztathatod egy Raspberry PI USB portjára is, ekkor egy soros eszközként látja azt a Raspberry PI. Egyszerű protokolljának köszönhetően könnyedén fejleszthetsz rá megfelelő vezérlő szoftvert, vagy integrálhatod már meglévő saját rendszeredbe. 1 karakteres parancsokkal lehet a relék állapotát váltani, vagy a státuszukat lekérdezni.

    Vezeték nélküli módban való használathoz egy megfelelő rádiós modult kell bele illeszteni.
    Az alábbi rádiós modulok használhatók hozzá:

    Kompatibilis rádiós modulok:

    Bluetooth modul

    WifiBee modul
    (WiFly RN-171)

    XBee
    (Series1)

    ZigBee
    (XBee Series2)

    *

    wifibee-1-600x600.jpg*

    *

    *

    Közvetlen elérés Bluetooth protokollon
    Néhány méteres hatótávolság

    TCP/IP protokoll vezeték nélküli hálózaton.
    Akár internetről is közvetlenül elérhető

    Pont - Pont
    vagy
    Pont - Multipont topológia 802.15.4 hálózatban
    akár több 100 m-es hatótávolság

    Pont - Pont,
    Pont - Multipont
    vagy MESH topológia 802.15.4 hálózatban
    akár több km-es elérhetőség is kialakítható

    Bluetooth modul használatával további kiegészítők nélkül, közvetlenül vezérelheted Androidos vagy IOS rendszert használó mobiltelefonodról, vagy egy bluetooth-t használó számítógépről. Például laptopról, vagy Raspberry PI-ről. A relémodult egy Bluetooth/Serial modulként látja az alkalmazás és ezen keresztül adja az ki 1 karakteres vezérlő parancsokat a modul részére.
    WifiBee modul használata esetén a relémodul közvetlenül kapcsolódhat a meglévő WIFI hálózatodhoz. IP protokollon keresztül érhető el. Ebben az esetben akár az interneten keresztül a világ másik végéről is kontrollálhatóvá válik a relémodul.  Vagy működhet önálló AP-ként, melyhez csatlakozhat például egy mobil vezérlőegység.
    WIFIBee modul használata esetén a modul IP címén a TCP2000-es porton kell csatlakozik az alkalmazás a modulhoz és ezen keresztül adja ki a táblázatban szereplő 1 karakteres parancsokat.
    XBee/ZigBee (802.15.4 ) modulok használatával saját rádiós rendszerként működhet, nem függ a WIFI hálózat megbízhatóságától. Ebben az esetben a vezérlő egységnek is szükséges egy XBee/ZigBee modul a közvetlen rádiós kommunikációhoz.

    A lehetőségeket nézve rendkívül rugalmas módon használható. A néhány méteres Bluetooth hatótávolságot megsokszorozva, akár több kilométerre is lehet a vezérlőközponttól a vezetéknélküli táviránytható relémodulunk.

    Ehhez mindössze a megfelelő rádiós modult kell választani bele. Semmilyen más átalakítást nem igényel.



    Tulajdonságok:

    • 2 db egymástól függetlenül vezérelhető váltórelé
    • USB/Wireless működés
    • 230V/10A AC, vagy 30V/10A DC terhelhetőség relénként
    • Egyszerű parancskészlet
    • Mobiltelefonról is vezérelhető
    • Relé állapotvisszajelző LED-ek
    • 5V (USB / DC) tápfeszültség

    Felhasználási terület:

    • Ipari távvezérlés
    • Világítás távkapcsolás (Pl: Műemlék épületeken úgy építhető ki / helyezhető át világítás, hogy nem kell a kapcsolók miatt falat vésni, vagy falon kívüli kábelezést végezni)
    • Rezsicsökkentés: több izzós csillárok izzónkénti kapcsolása
    • Mezőgazdaság (fóliasátrak távszellőztetése)
    • De te ezen ötleteknél úgyis tudsz egy mégjobbat

    Dokumentumok, linkek:





    TOSR02-T USB/Wireless relémodul használata Raspberry PI-vel:

    A modult csatlakoztathatjuk kábellel az USB portra közvetlenül, vagy vezeték nélküli csatlakoztatáshoz helyezzünk bele egy XBee vagy ZigBee modult, melynek a párját a Raspberry PI UART portjához illesztjük, vagy az USB-s XBee adapterrel az rPI USB portjához csatlakoztatjuk.



    Mindkét esetben a Raspberry PI-n az alábbi USB eszköznek - FT232 USB-Serial (UART) - kell megjelennie az lsusb parancs kiadásakor:





    Hogy pontosan milyen serial interfészen érhető el azt le tudod ellenőrizni az alábbi parancssal:



    ls /dev/ttyUSB*



    Ekkor valami hasonlót kell látnod:

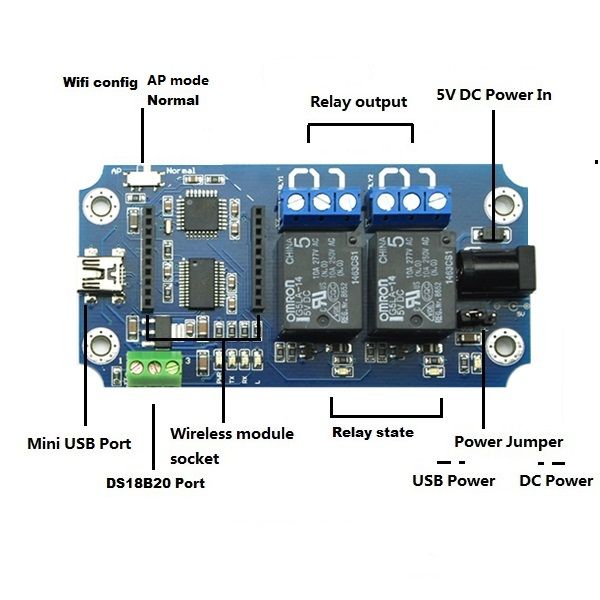

    Ha USB portról adunk tápellátást, akkor a panelen lévő Power Jumpert USB power állásba kell állítani. Ha külön 5V-os tápegységgel tápláljuk, akkor a panelen található DC csatlakozón keresztül tehetjük meg, de ekkor a Power Jumpert DC power állásba kell állítani.

    Használat Terminál programon keresztül:

    Sikeres csatlakozás esetén közvetlenül kapcsolódhatunk terminál program (pl. PUTTY vagy karakteres módban a minicom ) segítségével soros vonalon keresztül a TOSR04-T USB/Wireless relémodulhoz.
    Ha még nincs telepítve a PUTTY a Raspberry PI-re, akkor azt az alábbi módon teheted meg:



    sudo apt-get install putty -y



    Telepítés után indítsd el simán a putty parancs kiadásával, állítsd be a Serial interfész paramétereit és csatlakozz az eszközhöz:





    Ha sikerült kapcsolódni a relémodulhoz, akkor az alábbi táblázat szerinti parancsokkal tudjuk vezérelni a reléket, illetve kiolvasni a DS18B20 hőmérséklet érzékelő által mért értéket.








    Használat Python programnyelv segítségével:



    Pythonból is használható a modul. Ehhez először is telepíteni kell a pyserial (Python Serial Port Extension) modult, ha még nem lenne.



    Pyserial Telepítés:



    1, Töltsd le /home/pi könyvtárba innen:https://pypi.python.org/pypi/pyserial
    2, csomagold ki a letöltött csomagot tar -xvzf pyserial.tar.gz
    3, lép be az alábbi könyvtárba: cd pyserial
    4, installáld:  sudo python setup.py install



    TOSR0x Python modul telepítése:



    1, Töltsd le /home/pi könyvtárba innen: https://github.com/jstewart101/tosr0x
    2, csomagold ki a letöltött csomagot tar -xvzf tosr0x.tar.gz
    3, lép be az alábbi könyvtárba: cd pyserial
    3, installáld:  sudo python setup.py install



    Sikeres telepítés után az alábbi tesztprogrammal kipróbálhatod:




    import tosr0x
    import time
    th = tosr0x.handler('/dev/ttyUSB0')

    myTosr0x = th[0]

    for relay_nr in range(1,5):
       print relay_nr
       myTosr0x.set_relay_position(relay_nr,1)
       print myTosr0x.get_relay_positions()
       time.sleep (0.4)
       myTosr0x.set_relay_position(relay_nr,0)
       print myTosr0x.get_relay_positions()
       time.sleep (0.4)



    Sikeres teszt esetén 1mp-es időközökkel végig kapcsolja a reléket és kiírja a relék státuszát (1-es ha be van kapcsolva és 0 ha ki van kapcsolva)





    A csomag tartalma:



    1 db TOSR02-T USB/Wireless relémodul
    1 db USB-microUSB kábel



    A relémodul NEM tartalmazza a modulba illeszthető rádiós WifiBee / Bluetooth / XBee/ZigBee modulokat. Azokat külön rendelheted meg. Itt találod meg!



    Felhasználói kézikönyv (angol)

  • Relék száma
    2
    Kommunikációs interface
    USB
    Extra funkció
    DS18B20
    Raktárkészlet
    VAN
    Cikkszám
    RPI-399291
    Státusz
    ÚJ
