8 csatornás optocsatolós relémodul Raspberry PI-hez

Raktárkészlet: VAN

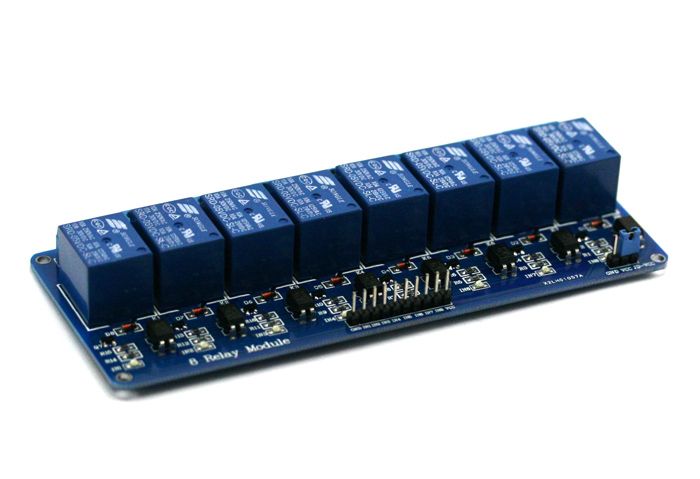

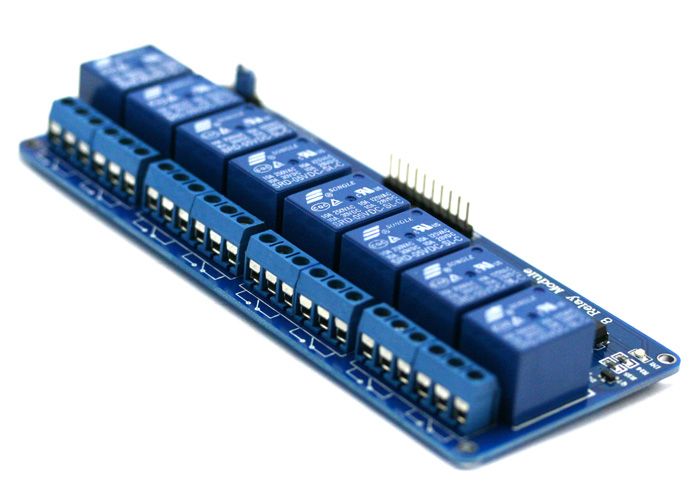

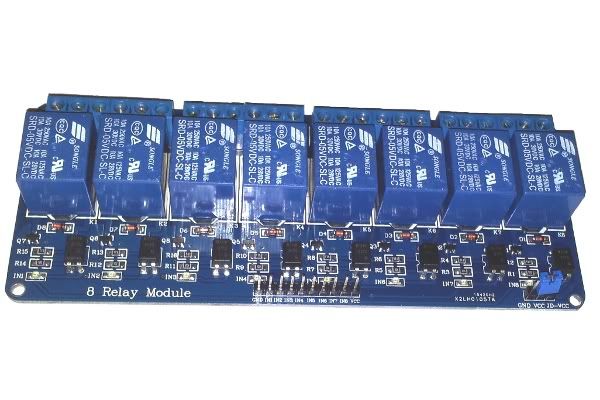

8 csatornás optocsatolós relémodul Raspberry PI-hez
  • 8 csatornás optocsatolós relémodul Raspberry PI-hez
  • 8 csatornás optocsatolós relémodul Raspberry PI-hez
6 990 Ft6990
Relék száma:

8 csatornás optocsatolós relémodul Raspberry PI-hez

  • optikai leválasztás a bemeneten
  • 8 relé
  • 5V tápfeszültség
  • Leírás

    A relémodul segítségével vezérelni lehet nagy áramú berendezéseket (motorokat, világítást, fűtést stb...). Közvetlenül illeszthető különböző Micro-kontrollerekhez, számítógéphez (Raspberry PI,Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logika).

    A Raspberry PI GPIO portjához közvetlenül csatlakoztathatod a Prémium minőségű ANYA-ANYA jumper kábel segítségével.

    Amennyiben több dolgot szeretnél vezérelni, akkor válaszd a 16 csatornás relémoduljainkat!

    Tulajdonságok:

    • 8 független csatorna
    • 5V-os feszültség
    • Csatornánként 15-20mA vezérlő áram (5V)
    • Nagyáramú relével szerelve: AC250V 10A DC30V 10A
    • Minden relé állapotát státusz LED jelzi.
    • Optocsatolós leválasztás!
    • Furatok a modul sarkain, a könnyű rögzítés érdekében



    Példa a Raspberry PI-hez illesztésre:

    Relé Pin Funkció Pi Funkció Pi Pin
    GND GND GND P1-06

    IN1

    Vezérlés1 GPIO22 P1-15
    IN2 Vezérlés2 GPIO23 P1-16
    VCC 5V 5V P1-02

    Vezérlés parancssorból:

    A legegyszerűbben a GPIO utility segíségével tudjuk vezérelni a relét. Ez a következő módon lehetséges:

    Beállítjuk a szükséges üzemmódot az adott GPIO portra. Jelen esetben "out" módot kell választani.

    gpio -g mode 22 out

    Ezután nincs más dolgunk, mint bekapcsolni vagy kikapcsolni a relét.

    Bekapcsolás:

    gpio -g write 22 0

    Kikapcsolás:

    gpio -g write 22 1


    A GPIO utility-ről itt olvashatsz bővebben: The GPIO Utility



  • Relék száma
    8
    Raktárkészlet
    VAN
    Cikkszám
    RPI-787171
