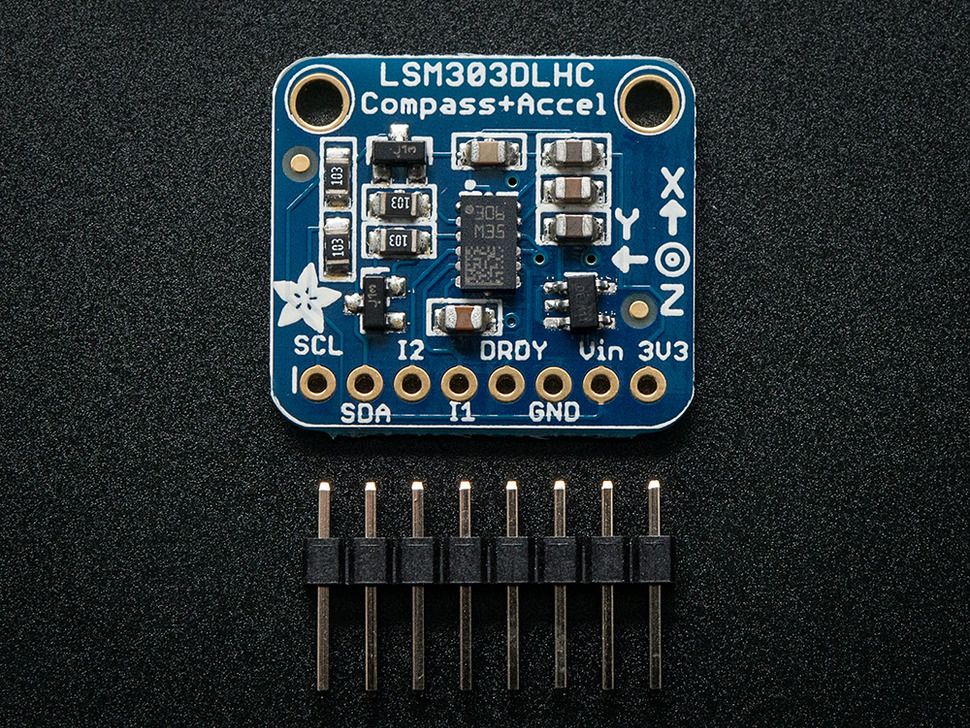

Adafruit 3 irányú gyorsulás és Mágnesesség érzékelő (iránytű) szenzor I2C interfésszel - LSM303

Raktárkészlet: VAN
Adafruit 3 irányú gyorsulás és Mágnesesség érzékelő (iránytű) szenzor I2C interfésszel - LSM303
  • Adafruit 3 irányú gyorsulás és Mágnesesség érzékelő (iránytű) szenzor I2C interfésszel - LSM303
9 970 Ft9970

Az LSM303 3 irányú gyorsulás és Mágnesesség érzékelő (iránytű) szenzor minden olyan projektben ideális megoldás, ahol mozgással és helymeghatározással kapcsolatos megoldást kell fejleszteni.

  •

    Azt mondta, hogy “Gyerünk Nyugat felé, fiatal Mester!” De nem tudtad hirtelen, merre van Nyugat!? Ó, ha akkor nálad lehetett volna ez a 3 tengelyű gyorsulásmérő és mágnesesség érzékelő iránytű modul....

    Belül két érzékelő lakik. Az egyik egy hagyományos 3 tengelyes gyorsulásmérő, mely a gravitáció mérésével megmondja merre van a “föld felé”. Míg a másik egy különleges magnetométer, mely érzékeli, hogy merről jönnek a legerősebb mágneses erővonalak. Ez rendszerint a mágneses Északi Pólust jelzi.

    Ha nálad lett volna ez a szuper LSM303-as modul, azonnal kitaláltad volna, hogy merre van Nyugat. És egy nagy gázadással tovarepülnél Nyugat felé...



    Az LSM303-as modul a népszerű chip legújabb LSM303DLHC típusára épül. Ez a chip I2C interfészen keresztül kommunikál és igen  egyszerű használni. 3.3V-os tápfeszültséget igényel, de a lapkán található illesztés 5V-os rendszerekhez is. Bemenetére csatlakoztatható 3.3V vagy 5V is. Bár a Raspberry PI-hez a 3.3V-os jelszint szükséges, de akár használható 5V-os logikai szinttel működő mikrokontrollerekhez is. Pl. Arduino-hoz.

    Egyszerűen csatlakoztassuk a VCC lábat a Raspberry PI 3.3V-os lábához (pin1), a GND-t pedig a Raspberry PI GND-hez (pin6). Az SDA-t a Raspberry PI SDA-hoz (pin3), az SDL-t az RPI pin5-ös lábához.

    A szenzoron megtalálható még 1 DataReady és 2 interrupt csatlakozás.



    Tulajdonságok:

    • 3 mágneseség érzékelő csatorna és a 3 gyorsulás érzékelő csatorna (X/Y/Z)
    • ± 1,3 ± 8,1 gauss mágneses mágneses térerő érzékelés (teljes körű)
    • ± 2 g / ± 4 g / ± 8g / ± 16g választható gyorsulás érzékelés (teljes körű)
    • 16 bites kimeneti adatok
    • I2C soros interfész
    • Analóg feszültség 2,16 V 3,6 V
    • kikapcsolási üzemmód / energiatakarékos üzemmód
    • 2 független programozható megszakítás vezérlés (szabadesés és a mozgásérzékelés)
    • beépített hőmérséklet-érzékelő
    • Beágyazott FIFO
    • 6D/4D helyzetének érzékelése
    • ECOPACK ® RoHS és a ""zöld"" megfelelőség


    Felhasználási terület:

    • kompenzált iránytű
    • térkép forgatás
    • Pozíció érzékelés
    • Mozgás-aktivált funkciók megvalósítása
    • Szabadesés érzékelés
    • Kattintás / dupla kattintás felismerés
    • lépésszámláló
    • Intelligens energia-megtakarítás vezérlés a hordozható kézi eszközökhöz
    • Kijelző tájolása
    • Játék és a virtuális valóság beviteli eszközök
    • becsapódás érzékelés és naplózás
    • Rezgés monitoring és kompenzáció

    Gyakorlati útmutató az LSM303 használatához angol nyelven:

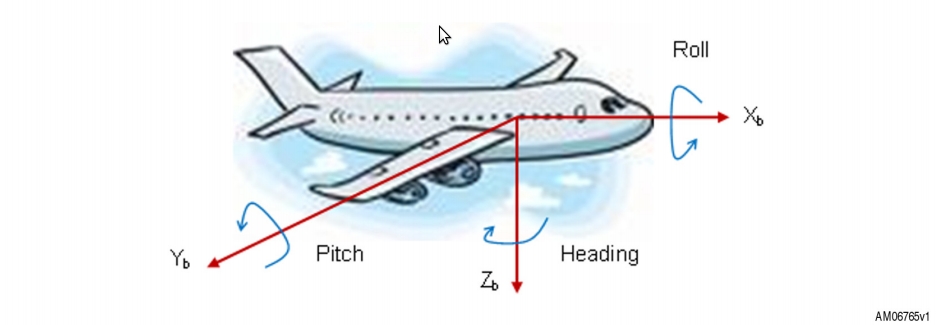

    Using LSM303DLH for a tilt compensated electronic compass


    Adatlap:

    LSM303DLHC.PDF



  • Raktárkészlet
    VAN
    Cikkszám
    ADA-1120
