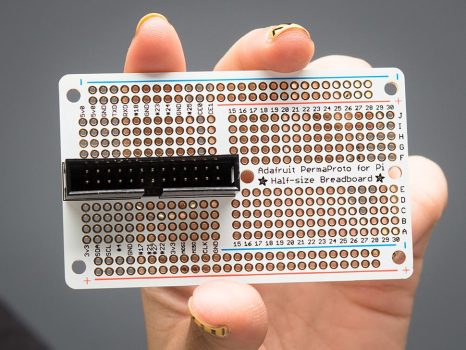

Adafruit “PermaProto” feles méretű forrasztható fejlesztői panel Raspberry PI-hez

Raktárkészlet: VAN
Adafruit “PermaProto” feles méretű forrasztható fejlesztői panel Raspberry PI-hez
  • Adafruit “PermaProto” feles méretű forrasztható fejlesztői panel Raspberry PI-hez
  • Adafruit “PermaProto” feles méretű forrasztható fejlesztői panel Raspberry PI-hez
2 590 Ft2590

Feles méretű “PermaProto” fejlesztői panel Raspberry PI-s fejlesztésekhez. Forrasztható, csavarokkal rögzíthető, Raspberry PI GPIO csatlakozással.

  • Ez a fejlesztői panel  pont az amire mindig is vágytál. Miután a forrasztás nélküli próbapanelen összerakod az áramköreidet, amit a Raspberry PI-hez illesztesz, felmerül a gondolat, hogy ugyanezt valamilyen stabilabb módon kellene megcsinálni. De egyedi NYÁK-ot tervezni/gyártani sokszor macerás 1-1 prototípus számára. Ekkor jön a képbe ez a neked fejlesztett fejlesztői panel! Pontosan ugyanolyan kialakítású mint a forrasztás nélküli verzió. Azaz megvan rajta a hely nem csak az alkatrészeknek, hanem a Raspberry PI GPIO portjainak közvetlen csatlakoztatására, illetve a panel két oldalán végigmenő tápvonalak. Segítség képpen a GPIO csatlakozásnál minden láb feliratozva van a könnyebb felhasználás érdekében.



    A kiegészítő áramkörök és az összekötő jumper kábelek fixen beforraszthatók az aranyozott forrasztási pontokba. Minden forrasztási pont 1.2mm-es furattal rendelkezik, ezért a vastagabb lábú alkatrészek is könnyen belerakhatók.
    Könnyen dobozolhatod az elkészült művet, mert a panelen körben és középen rögzítő lyukak vannak.



    Kisebb projektekhez használd a “feles” méretű “PermaProto” fejlesztői panelt!



    A  “PermaProto” forrasztható fejlesztői panelhez adjuk a csatlakozót is, de a GPIO kábelt nem tartalmazza.



    Technikai paraméterek:

      • 13 sorban 2x4 lyuk a GPIO csatlakozónak



      • 14 sorban 2x5 forrasztási lyuk



      • 2x2 tápvonal a panel két szélén pozitív/negatív jelöléssel



      • 85mmx55mm, 0.063” vékony



      • 1.2mm forrasztási lyukak



  • Raktárkészlet
    VAN
    Cikkszám
    ADA-1148
