PowerBoost 1000 Charger - kapcsolóüzemű tápmodul LiIon/LiPo töltés funkcióval opcionális USB kimenet @ 1A - 1000C

PowerBoost 1000 Charger - kapcsolóüzemű tápmodul leírása

A PowerBoost 1000 Charger miniatűr kapcsolóüzemű mobil tápegység 5V-os kimenetét “feljebb tekertük” 5.2V-ra. Az 5.2V tápfeszültség teljes biztonsággal használható az 5V-os eszközeidhez, mint az Arduino, Raspberry Pi vagy Beagle Bone, ugyanakkor biztonsággal használhatsz vékonyabb vagy hosszabb USB kábeleket. A kábel nagyobb ellenállása sem fog működési problémákat okozni áramkörödben.

A PowerBoost 1000 Charger lelke a Texas Instruments TPS61090 feszültség konvertere. A konverter chipnek olyan extra szolgáltatásai vannak, mint alacsony akkumulátor feszültség érzékelés, 2A belső áramkorlát, szinkron működés, kitűnő hatásfok és 700 KHz működési frekvencia.

Nézzük részletesebben a tulajdonságait:

• Szinkron üzemmód esetén, ha az ENable lábat a GND-re kötjük (például egy kapcsoló beiktatásával), a kimenet lekapcsol. Így a bemenet és a kimenet teljesen le lesz választva, nem folyhat áram közöttük.

• 2A beépített áram korlát (2.5A a csúcs korlátozás). 3.7V LiPoly/LiIon akkumulátor használata esetén 1000mA a terhelhetősége. Persze csak megfelelő akkumulátorok esetén

• Alacsony akkumulátor feszültség jelző LED, ami pirosan világít, ha a feszültség 3.2V alá süllyed, ez a leginkább használt LiPo/LiIon akkumulátorokra lett optimalizálva.

• Beépített 1000mA töltőáram korlát ‘Apple/iOS’ eszközöknek. Forraszd be a mellékelt USB csatlakozót és máris rádughatod iPhone, iPad vagy iPod eszközöd.

• Teljes értékű csatlakozó kialakítás az akkumulátornak, teszt lábaknak és a kimenetnek.

• Legalább 90% hatásfok és 5 mA nyugalmi áramfogyasztás ha a bekapcsolást jelző LED világít, 20uA ha a LED nem világít.

Minél hasznosabb legyen ez a kis modul, a panel egyik sarkára be lett építve egy MicroLipo töltő. A töltő áramforrását a microUSB porton keresztül lehet csatlakoztatni és így 3.7V/4.2V-os LiIon vagy LiPoly akkumulátorokat max. 1000 mA töltőárammal lehet tölteni. Két LED jelzi, hogy éppen milyen működési módban van a töltő. A sárga azt jelzi, hogy az akkumulátor töltés alatt van, a zöld pedig már a feltöltött állapotot mutatja. Gond nélkül használhatod a PowerBoost 1000 Charger miniatűr kapcsolóüzemű mobil tápegységet egyszerre akkumulátor töltésére és tápegységnek egyaránt. Így szünetmentes áramforrásként (UPS) is működik, ha lehúzod a bemenetéről a kábelt, a kimenetén az 5V megszakadás nélkül tovább él. Feltétlenül jó minőségű és megbízható 2A-es tápegységet használj a MicroUSB csatlakozáson. Ilyen tápegységet találsz webáruházunkban is.

Kiválóan alkalmazható robotok, Arduino, Raspberry Pi, BeagleBone tápellátására. A csomag tartalmazza a beültetett és tesztelt panelt és a különálló USB csatlakozót. Az USB azért nincs beforrasztva, mert ha más fajta csatlakozóra van szükséged, akkor azt tudod beforrasztani az USB helyére.

Néhány ötlet a felhasználáshoz:

• robotok, szervók, léptetőmotorok tápellátása

• telefon, tablet töltésére

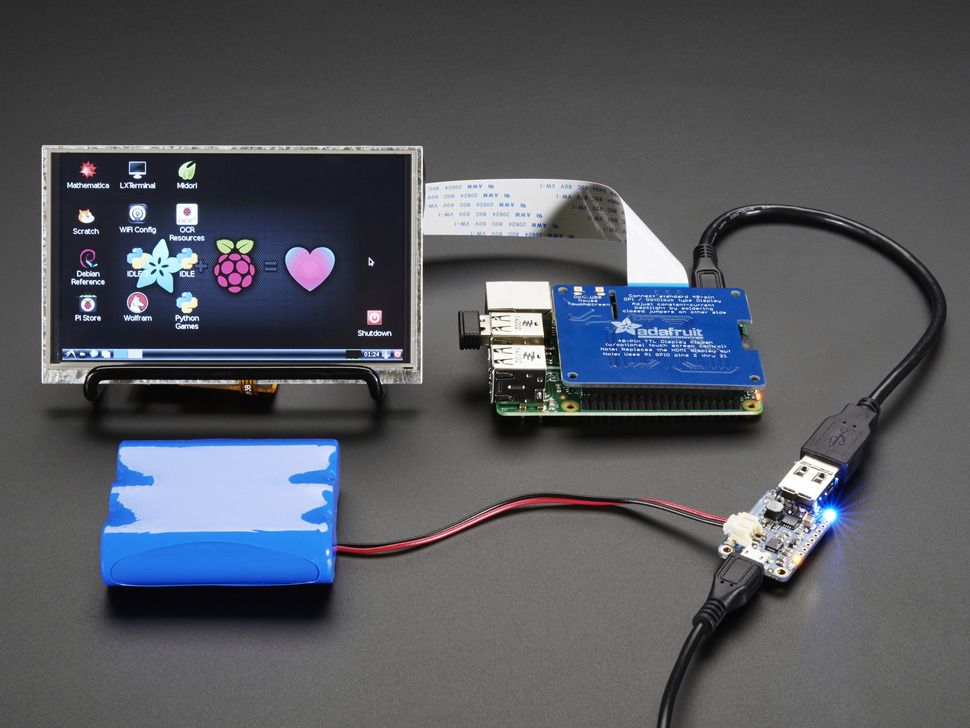

• Arduino, Raspberry Pi, BeagleBone tápellátása

• kisfeszültségű motor vezérlők meghajtása

• LiIon/LiPoly akkumulátorok töltésére

Technikai adatok

• Bemeneti feszültség: 1.8V - 5.5V

• Kimeneti feszültség: 5.2V

• Nyugalmi áramfelvétel: 20 uA

• Max. terhelhetőség: 2A

• Töltőáram: max. 1000mA

• Mérete: 23x45x10 mm

• Súly: 6g

Hasznos Linkek

Telepítési útmutató:

https://learn.adafruit.com/adafruit-powerboost-1000c-load-share-usb-charge-boost

Adatlapok

http://www.adafruit.com/datasheets/tps61090.pdf

http://www.adafruit.com/datasheets/MCP73871.pdf
